hal库学习

初识stm32（使用野火霸道v-2）

STM32 就是指 ST 公司开发的 32 位（总线）微控制器

开发必备：

  • 参考手册 片上外设、寄存器描述
  • 数据手册 引脚设计、内存映射、封装特性

寄存器编程

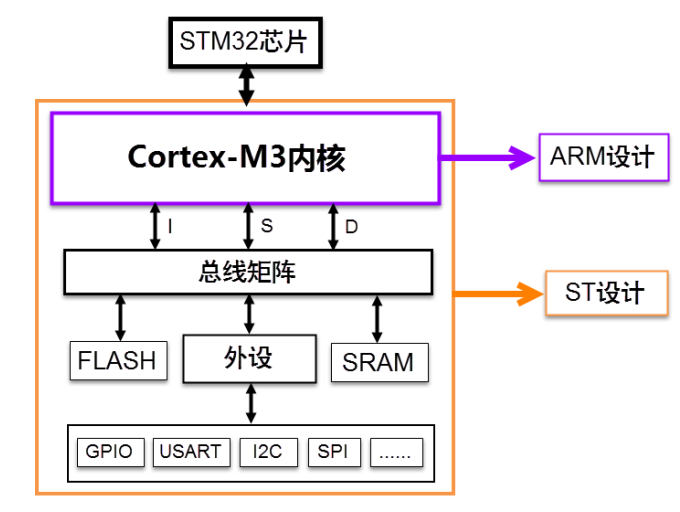

STM32 芯片架构简图

1
volatile unsigned int * pointer;

访问寄存器需加入volatile，防止被编译器优化。如下是寄存器编程的基本案例

1
2
3
4
5
6
#defineC (volatile unsigned int *) 0x40028000

int main(void)
{
	*pointer=1;
}

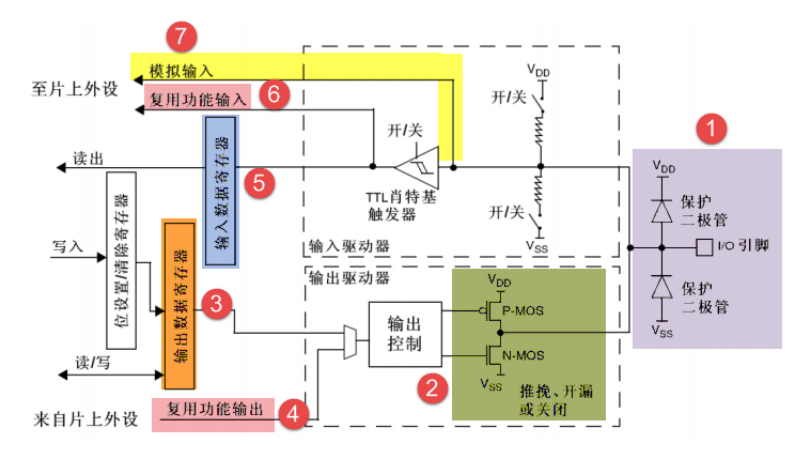

GPIO

通用输入输出端口

输出部分:

  • 1.保护不正常电压导致gpio烧毁
  • 2.输入高电平，pmos导通，nmos关闭，输出高电平（推） 、反之pmos关闭，nmos导通输出低电平（挽）、输出端口接上拉电阻，输入高电平，下面nmos断开，默认输出高电平，反之输入低电平，nmos导通，输出接到地上，输出低电平（开漏) —-总结：推挽驱动能力强，开漏可实现线与（任意外设被拉到低电平，总线处于低电平)
  • 3，4. 决定输出是出于什么形态进行输出

输入部分：

肖特基触发器（连续信号变为离散信号，例如正弦波变为方波信号）——输入会获取0v或者3.3v

5，6，7. 决定输入是出于什么形态进行输入

寄存器驱动led

image-20240829185443464

从原理图可以看出，io口输出低电平，led灯亮，同时需连接跳帽。

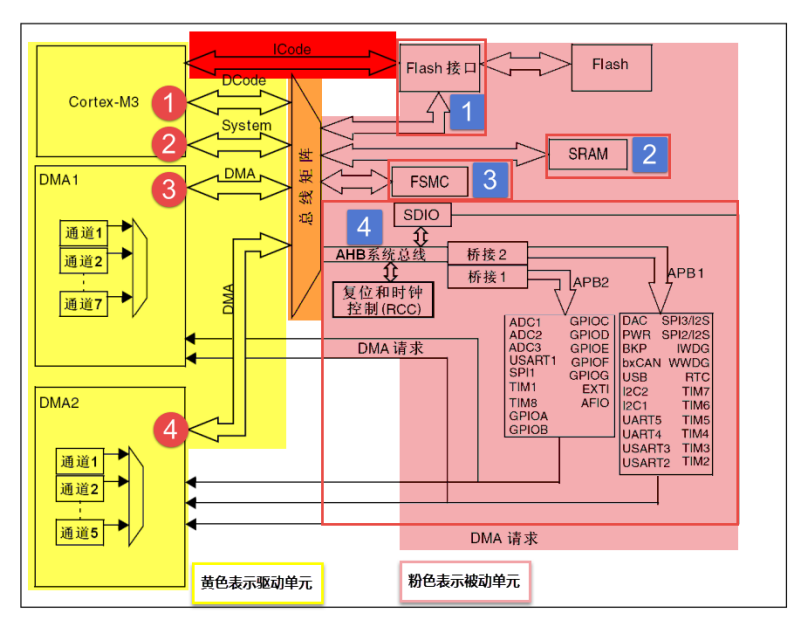

总线矩阵

总线矩阵协调内核系统总线和DMA主控总线之间的访问仲裁，仲裁利用轮换算法。

通过总线的形式，可以更好的将各种外设分离开，可独立将各种外设来控制他的使能与否，控制外设使能与否，既需要控制它的时钟

软件开发步骤

  • 使能GPIOB时钟，外设基地址（复位和时钟控制(RCC)）：0x4002 1000+（偏移地址）0x18=APB2 外设时钟使能寄存器地址
  • 配置为推挽输出，通过端口配置表进行配置（详情看手册），(外设基地址GPIOB) 0X4001 0C00+0x00（端口配置低寄存器），(外设基地址GPIOB) 0X4001 0C00+0x0C（端口输出数据寄存器）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
#define GPIOB_CLK  (*( volatile unsigned int * )(0x40021000+0x18))
#define GPIOB_CRL  (*( volatile unsigned int * )(0X40010C00+0x00))
#define GPIOB_ODR  (*( volatile unsigned int * )(0X40010C00+0x0C))

int main(void)
{
	//使能gpiob时钟
	GPIOB_CLK|=(0x01<<3);
	//低4位清0
	GPIOB_CRL&=~(0x0F<<(4*0));
	GPIOB_CRL|=(0x02<<(4*0));
	//清0
	GPIOB_ODR&=~(0x01<<(1*0));
	GPIOB_ODR|=0X00;

	//蓝灯
	GPIOB_CLK|=(0x01<<3);
	//清0
	GPIOB_CRL&=~(0x0F<<(4*1));
	GPIOB_CRL|=(0x02<<(4*1));
	//清0
	GPIOB_ODR&=~(0x01<<(1*1));
	GPIOB_ODR|=(0X00<<(1*1));

}

固件库驱动LED

将GPIO外设的基地址强制类型转换，变为结构体指针形式，建立了结构体和实际内存中的一种映射关系，通过访问结构体成员，就等同于访问实际的一小块单元。

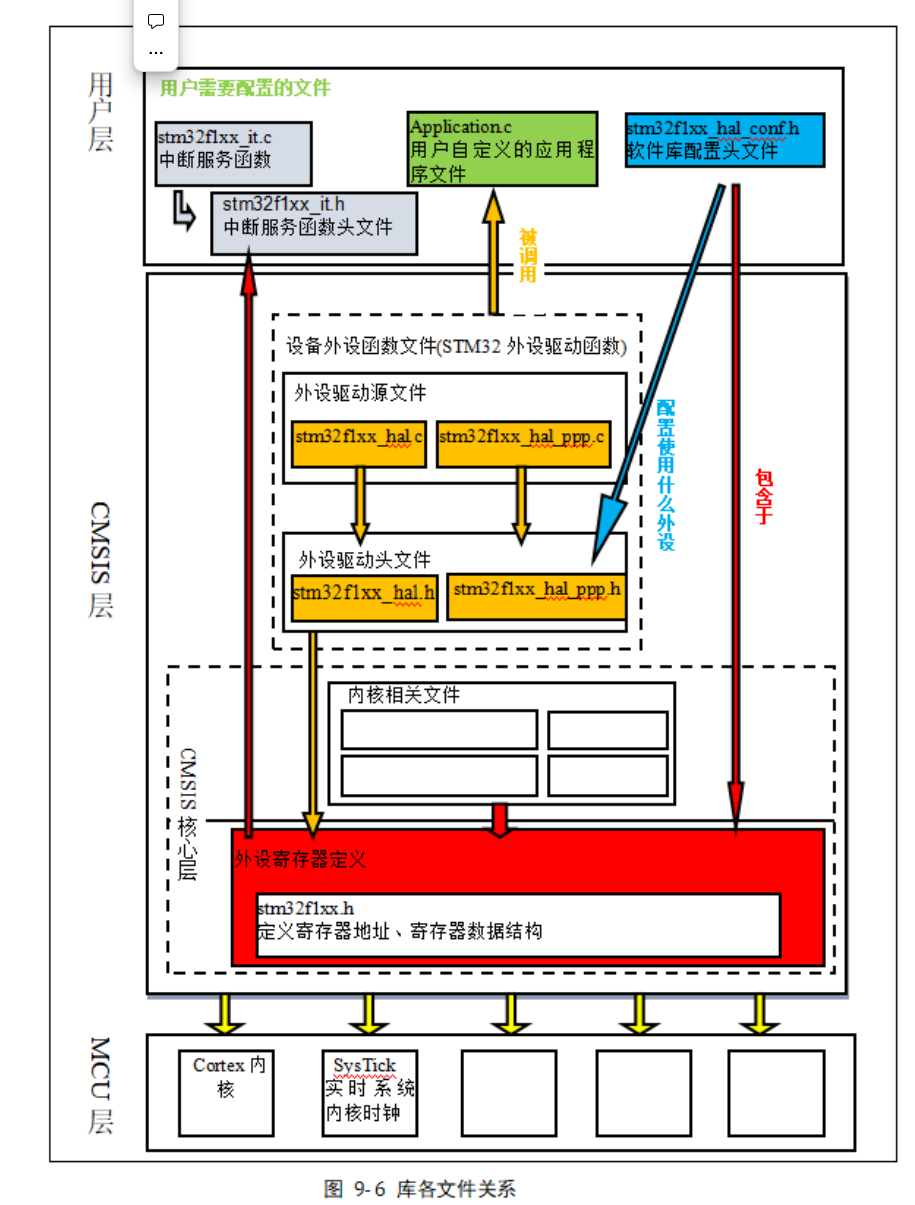

hal固件库

image-20240902153725423

手动移植固件库

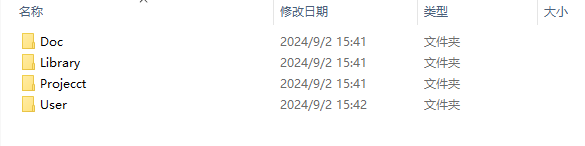

分别建立各个文件夹，如下图：

image-20240902154239234

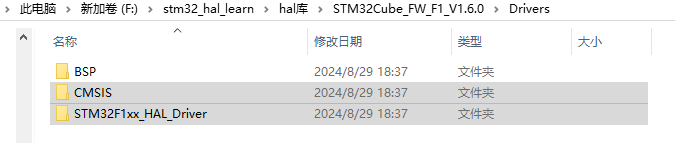

使用keil新建工程保存在新建文件夹下的Project文件夹，将相关的库拷贝到Library文件夹下，相关库如下图所示：

image-20240902154611980

User文件夹下新建main函数，doc里则为readme介绍文件

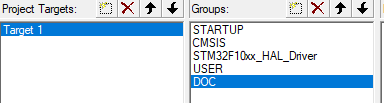

完成之后，打开keil建立分组，其如下图所示：

image-20240902154944188

STARTUP添加启动文件，CMSIS添加system_stm32f1xx.c文件，STM32F10xx_HAL_Driver添加需要的外设驱动文件，user添加用户文件。注意最后加入头文件路径。

详情请参考野火hal库指南([10. 新建工程—库函数版 — 野火]STM32 HAL库开发实战指南——基于F103系列开发板 文档 (embedfire.com))。

使用CuBeMX（推荐）

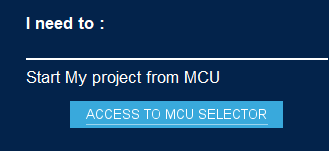

打开cubemx，选择第一个，如下图：

image-20240902181921326

之后选择型号，如下图：

image-20240902182357209

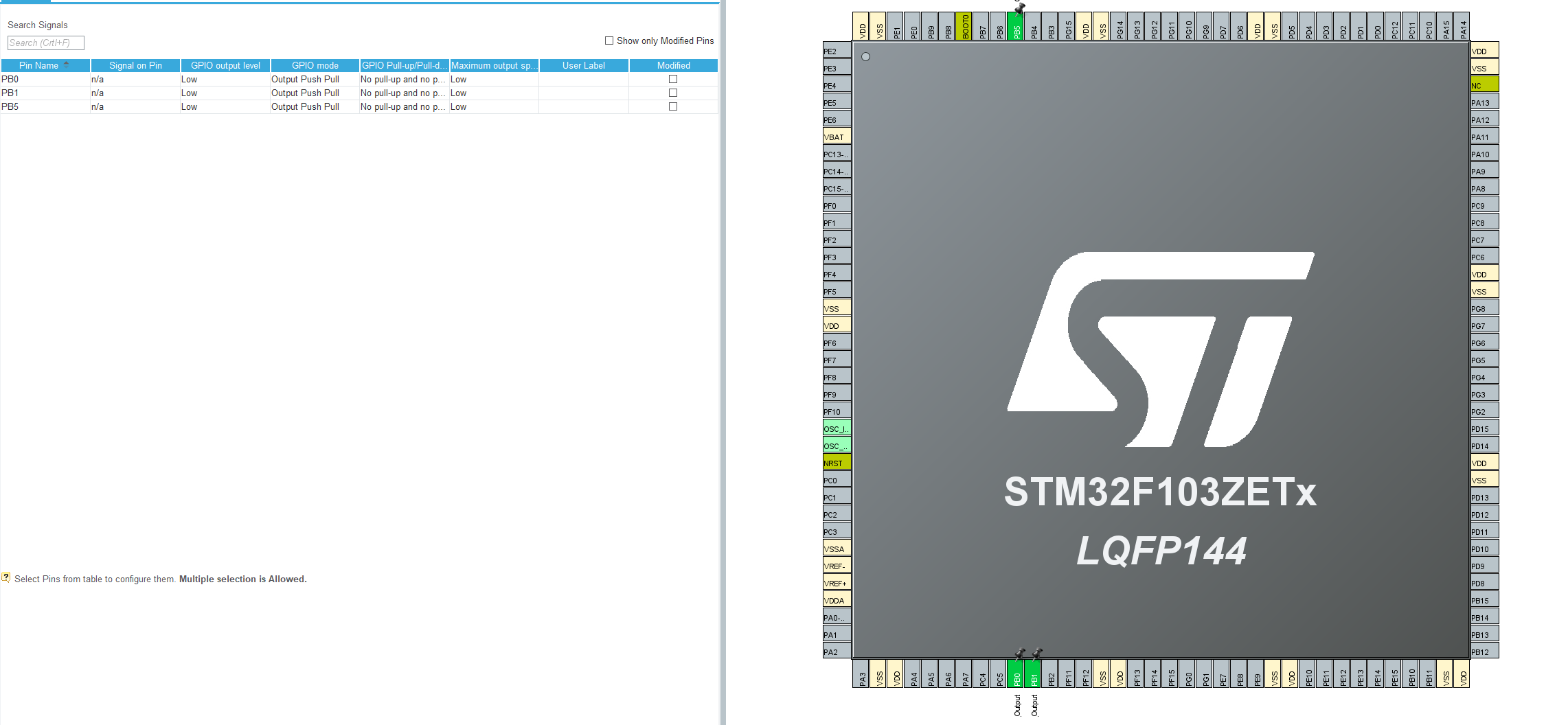

点开system core 选择GPIO,配置PB0,PB1,PB5为输出模式，如下图：

image-20240902182652931

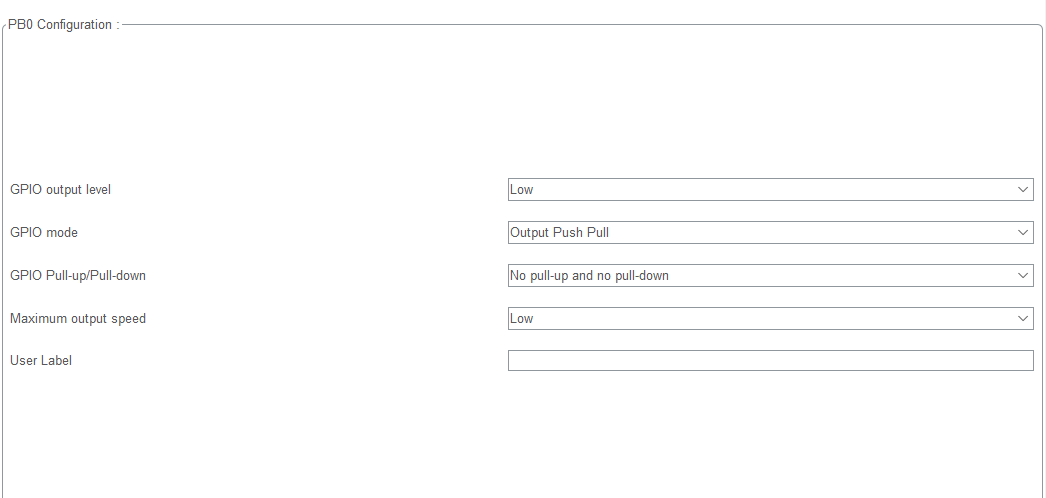

配置每个gpio引脚相应参数

image-20240902182828165

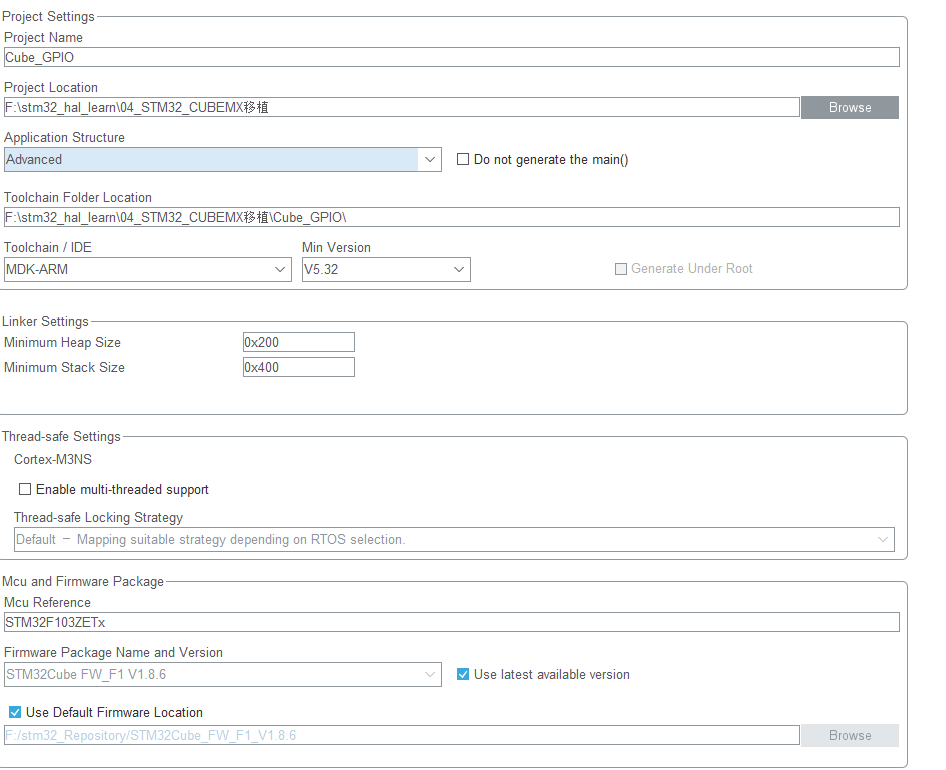

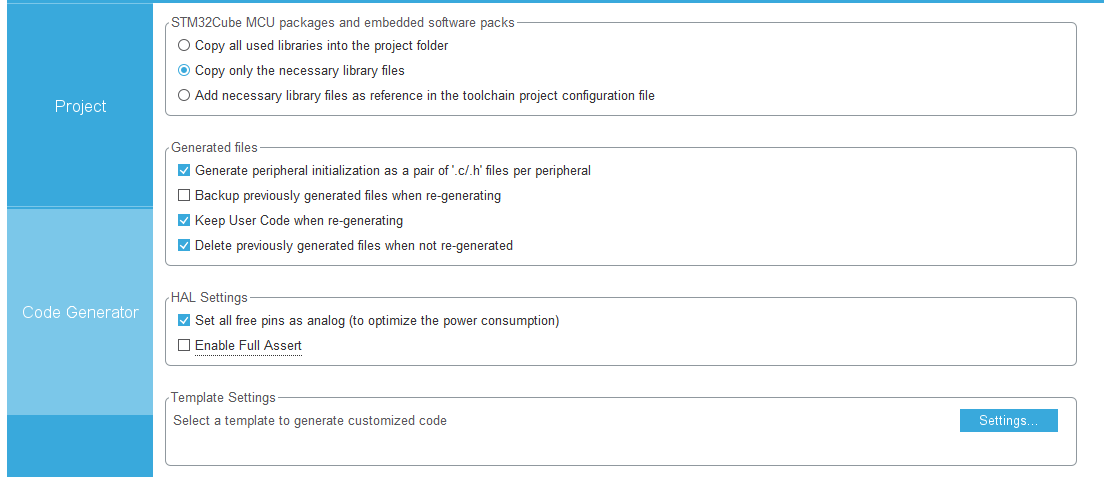

时钟配置后面再说，先选择默认配置，配置Project Manager如下图:

image-20240902183340110

image-20240902183529053

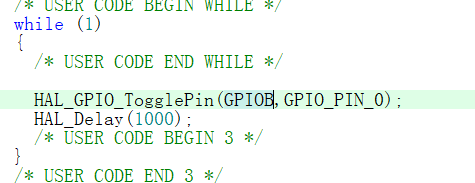

之后点击generate code生成代码，在while中加入业务代码即可完成闪烁：

image-20240902191220118

GPIO板级支持包

板级支持包（BSP）介于主板硬件和操作系统中驱动层程序之间的一层，主要实现对操作系统的支持，为上层的驱动程序提供访问硬件设备寄存器的函数包。

构建LED灯板级支持包

bsp_led.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#ifndef __BSP_LED_H_
#define __BSP_LED_H_

#include "stm32f1xx.h"

#define LED_R_ON  do{HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET);}while(0)
#define LED_R_OFF  do{HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET);}while(0)
#define LED_R_TOGGLE  do{HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_5);}while(0)

#define LED_G_ON  do{HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_RESET);}while(0)
#define LED_G_OFF  do{HAL_GPIO_WritePin(GPIOB,GPIO_PIN_0,GPIO_PIN_SET);}while(0)
#define LED_G_TOGGLE  do{HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_0);} while(0)

#define LED_B_ON  do{HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET);}while(0)
#define LED_B_OFF  do{HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET);}while(0)
#define LED_B_TOGGLE  do{HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_1);}while(0)


//初始化LED
void LED_GPIO_Init(void);

#endif

bsp_led.c

1
2
3
4
5
6
7
8
9
10
11
12
13
#include "bsp_led.h"

void LED_GPIO_Init(void)
{
	GPIO_InitTypeDef LED_GPIO_InitStruct;
	__HAL_RCC_GPIOB_CLK_ENABLE();
	LED_GPIO_InitStruct.Mode=GPIO_MODE_OUTPUT_PP;
	LED_GPIO_InitStruct.Pin=GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_5;
	LED_GPIO_InitStruct.Pull=GPIO_NOPULL;
	LED_GPIO_InitStruct.Speed=GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOB,&LED_GPIO_InitStruct);
}

STM32程序的启动过程

编译工具链:C/C++的程序需要经过 gcc 等编译成二进制程序才能被计算机使用,这些工具用在程序文件的预编译、编译、链接等整个过程中，这整一套工具就被称为 编译工具链（Toolchain）

ARM 芯片上电以后会触发复位异常，跳转到中断向量表特定偏移地址，获取里面的地址去执行。

修改复位异常内的内容，就可以让处理器去执行我们指定的操作。

简而言之：

触发异常->中断向量表->用户程序

这段需参考st中文参考手册：存储器和总线架构中的启动配置。

  • 【主闪存存储器】STM32内置的Flash，一般我们使用JTAG或者SWD模式下载程序时，就是下载到这个里面，重启后也直接从这启动程序，可以理解为电脑中的软件安装在这里。

  • 【内置 SRAM】芯片内置的RAM区，没有程序存储的能力了，可以理解为这个是电脑的内存条。

  • 【系统存储器】一块特定的区域，只读ROM存储器，STM32厂家在这个区域内部预置了一段BootLoader，也就是我们常说的ISP程序，出厂后无法修改。选用这种模式启动,可以从串口下载程序到Flash中，可以理解为电脑中的Window系统安装在这里。

startup_stm32f103xe.s启动文件：

1
2
3
4
5
6
7
This module performs:
;*                      - Set the initial SP
;*                      - Set the initial PC == Reset_Handler
;*                      - Set the vector table entries with the exceptions ISR address
;*                      - Configure the clock system
;*                      - Branches to __main in the C library (which eventually
;*                        calls main()).
  • 初始化堆栈指针
  • 设置PC指针的值
  • 设置中断向量表
  • 配置系统时钟
  • 调用C库函数_main初始化堆栈的工作，最终会跳转到我们自己编写的堆栈

STM32复位和时钟控制

RCC

stm32三种复位

  • 系统复位
  • 电源复位
  • 备份域复位

详情参考中文参考手册6.1

时钟（类似心跳）

驱动系统时钟

  • hsi振荡器时钟
  • hse振荡器时钟
  • pll时钟

二级时钟源

  • rc振荡器
  • lse低速外部时钟

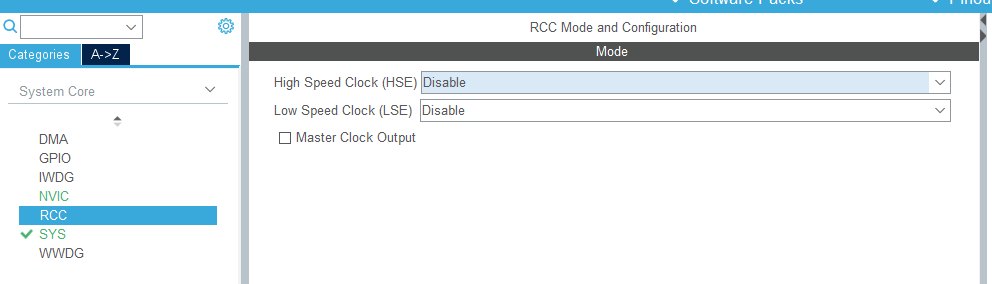

时钟树

image-20240909224312578

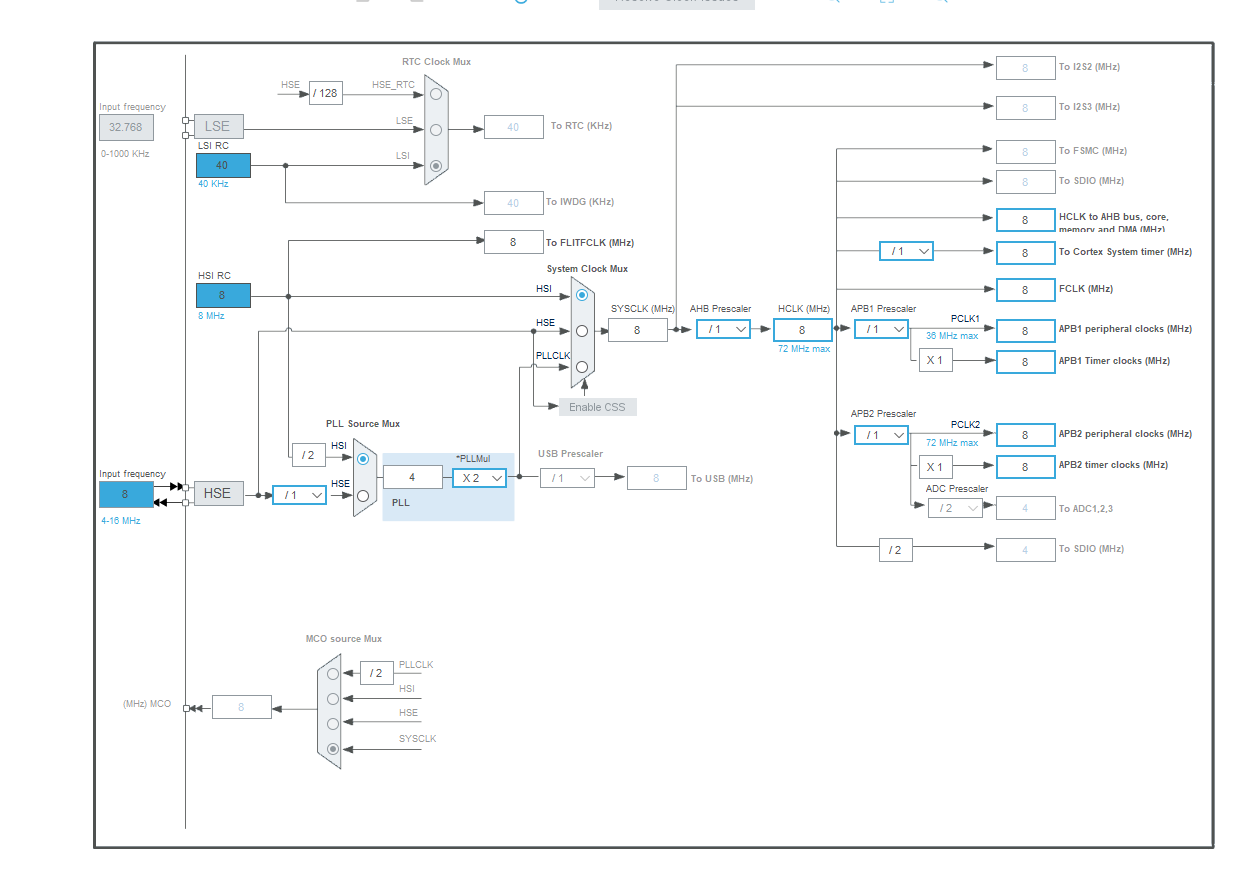

这里可以选择配置时钟类型

image-20240909225557002

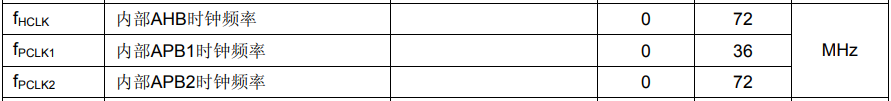

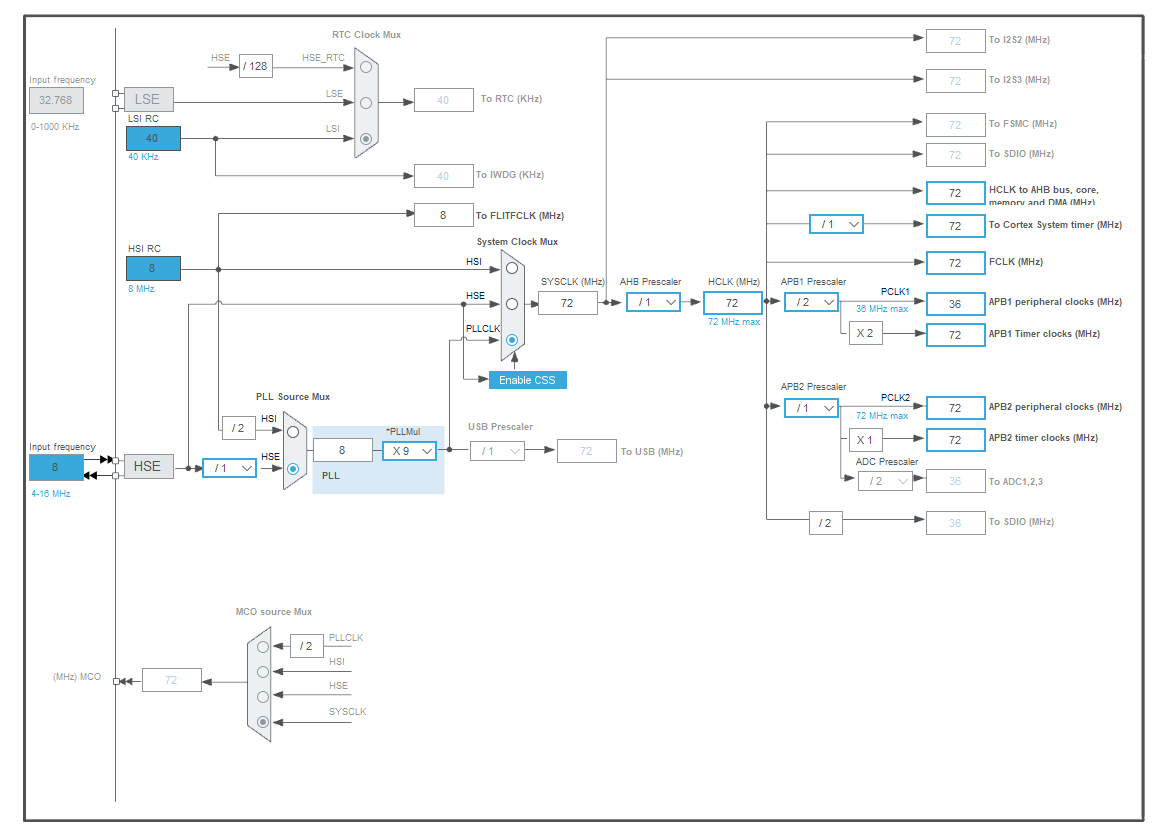

上图为需要配置的时钟树，此时需要到产品手册5.3.1 找到通用工作条件，参考配置：

image-20240909230013976

image-20240909230443306

但是时钟选取越高，功耗也会更高。

中断概览

优先级

中断分为：可编程、不可编程

小值优先原则，中断优先级数越小，中断会被优先响应

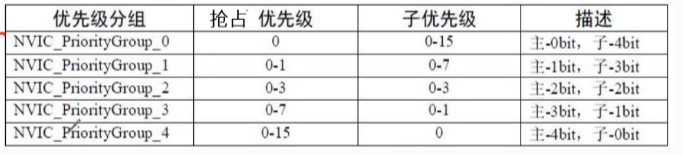

中断优先级按照优先级分组配置

以F103为例，可使用高4位bit，也就是16个优先级

image-20240910222443671

如果具有相同的抢占优先级，则子优先级高的先行，入还相同，则IRQ编号小的先行，故抢占优先级>子优先级>IRQ编号

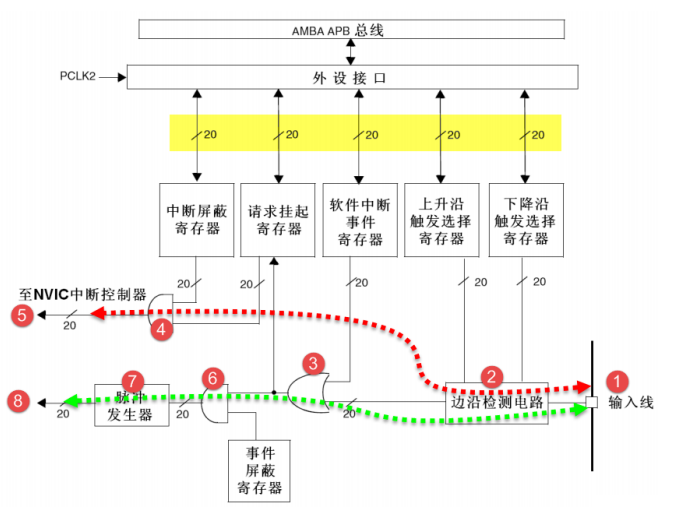

exti外部中断控制器

image-20240910224315601

  • 编号1是输入线，EXTI 控制器有 19 个中断/事件输入线，这些输入线可以通过寄存器设置为任 意一个 GPIO，也可以是一些外设的事件，这部分内容我们将在后面专门讲解。输入线一般是存在电平变化的信号。
  • 编号2是一个边沿检测电路，它会根据上升沿触发选择寄存器 (EXTI_RTSR) 和下降沿触发选择 寄存器 (EXTI_FTSR) 对应位的设置来控制信号触发。边沿检测电路以输入线作为信号输入端，如 果检测到有边沿跳变就输出有效信号 1 给编号 3 电路，否则输出无效信号 0。
  • 编号 3 电路实际就是一个或门电路，它一个输入来自编号 2 电路，另外一个输入来自软件中断事 件寄存器 (EXTI_SWIER)。EXTI_SWIER 允许我们通过程序控制就可以启动中断/事件线（软件触发）
  • 编号 4 电路是一个与门电路，它一个输入是编号 3 电路，另外一个输入来自中断屏蔽寄存器 (EXTI_IMR)。与门电路要求输入都为 1 才输出 1，导致的结果是如果 EXTI_IMR 设置为 0 时，那 不管编号 3 电路的输出信号是 1 还是 0，最终编号 4 电路输出的信号都为 0；如果 EXTI_IMR 设置为 1 时，最终编号 4 电路输出的信号才由编号 3 电路的输出信号决定
  • 编号 5 是将 EXTI_PR 寄存器内容输出到 NVIC 内，从而实现系统中断事件控制。
  • 编号 7 是一个脉冲发生器电路，当它的输入端，即编号 6 电路的输出端，是一个有效信号 1 时就 会产生一个脉冲；如果输入端是无效信号就不会输出脉冲。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOF_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin : PF2 */
  GPIO_InitStruct.Pin = GPIO_PIN_2;
  GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING_FALLING;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

  /* EXTI interrupt init*/
  HAL_NVIC_SetPriority(EXTI2_IRQn, 12, 0);
  HAL_NVIC_EnableIRQ(EXTI2_IRQn);

}

SysTick定时器

计数宽度：24bit来存储数据，计数器工作模式向下递减，计数器的工作周期1/CLKSource。

systick属于内核外设，最长用的功能则为计数。

工程讲解：

HAL_Delay()函数则通过systick实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
/**
  * @brief  启动系统滴答定时器 SysTick
  * @param  无
  * @retval 无
  */
void SysTick_Init(void)
{
	/* SystemFrequency / 1000    1ms中断一次
	 * SystemFrequency / 100000	 10us中断一次
	 * SystemFrequency / 1000000 1us中断一次
	 */
	if (HAL_SYSTICK_Config(SystemCoreClock / 100000))
	{
		/* Capture error */
		while (1);
	}
}

此刻定时器以72Mhz的频率计算720次。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void Delay_us(__IO u32 nTime)
{
	TimingDelay = nTime;

	while(TimingDelay != 0);
}



void TimingDelay_Decrement(void)
{
	if (TimingDelay != 0x00)
	{
		TimingDelay--;
	}
}

没隔SystemFrequency / 100000产生一次中断进行递减

1
2
3
4
void SysTick_Handler(void)
{
  TimingDelay_Decrement();
}

HAL框架

对外设的封装：

xx_HandledTypeDef：

  • Instance（xx_TypeDef类型，实例化一个具体的外设对象，指向外设基地址）
  • Init成员（xx_InitTypeDef）
  • Hdma成员
  • lock锁
  • status状态

对外设初始化步骤：

  • Hal_xx_Init（配置功能）
  • Hal__xxMspInit（外设初始化）
  • 其他Init方法

外设使用逻辑：

阻塞轮询（polling） xx_start xx_write xx_read等，会传入一个Timeout

中断（it）IRQ_xx_Handler

DMA

其他（标志查询、清除，中断失能、使能，时钟使能、失能）

USART

同步异步收发传输器，广泛应用于串口通信（RS232协议（DB9接口））

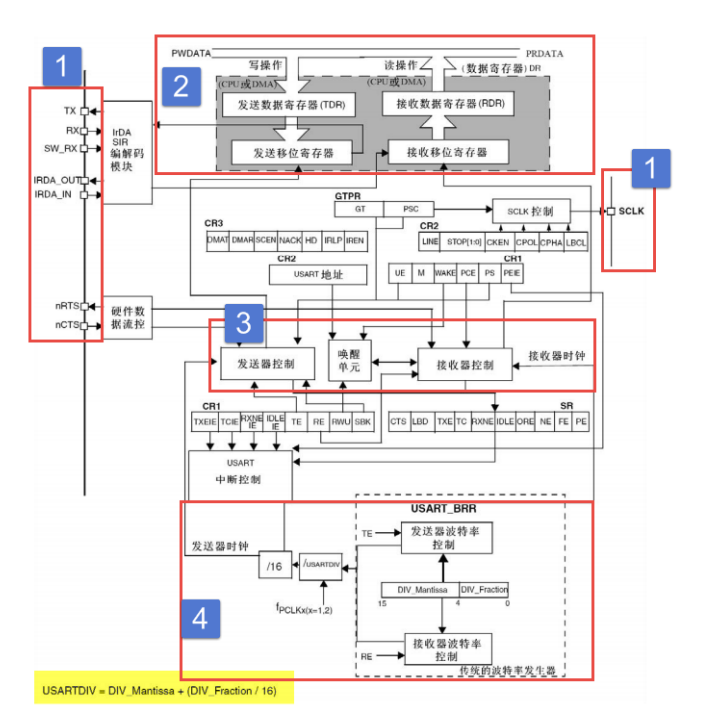

usart框图：

image-20240913210428466

TX：发送数据输出引脚。 RX：接收数据输入引脚，由于这些引脚口属于外设，则需要配置为复用模式

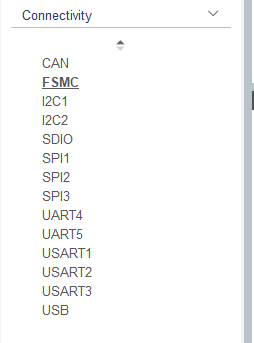

生成串口初始化代码

image-20240913211506058

1
2
3
4
5
6
7
8
9
10
11
12
HAL_Init();
  /* 配置系统时钟为72MHz */
  SystemClock_Config();

  /*初始化USART 配置模式为 115200 8-N-1，中断接收*/
  DEBUG_USART_Config();

	/*调用printf函数，因为重定向了fputc，printf的内容会输出到串口*/
	printf("欢迎使用野火开发板\n");

	/*自定义函数方式*/
	Usart_SendString( (uint8_t *)"自定义函数输出：这是一个串口中断接收回显实验\n" );

初始化：

1
UartHandle.Instance          = DEBUG_USART;

定义结构体句柄

通过HAL_UART_MspInit进行对应引脚初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
GPIO_InitTypeDef  GPIO_InitStruct;

  DEBUG_USART_CLK_ENABLE();

	DEBUG_USART_RX_GPIO_CLK_ENABLE();
  DEBUG_USART_TX_GPIO_CLK_ENABLE();

/**USART1 GPIO Configuration
  PA9     ------> USART1_TX
  PA10    ------> USART1_RX
  */
  /* 配置Tx引脚为复用功能  */
  GPIO_InitStruct.Pin = DEBUG_USART_TX_PIN;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed =  GPIO_SPEED_FREQ_HIGH;
  HAL_GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStruct);

  /* 配置Rx引脚为复用功能 */
  GPIO_InitStruct.Pin = DEBUG_USART_RX_PIN;
  GPIO_InitStruct.Mode=GPIO_MODE_AF_INPUT;	//模式要设置为复用输入模式！
  HAL_GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStruct);
   //抢占优先级0，子优先级1
  HAL_NVIC_SetPriority(DEBUG_USART_IRQ ,0,1);
	 //使能USART1中断通道
  HAL_NVIC_EnableIRQ(DEBUG_USART_IRQ );

通过前面的结构体，配置后续功能

1
2
3
4
5
6
7
8
9
10
11
12
13
14
UartHandle.Instance          = DEBUG_USART;

  UartHandle.Init.BaudRate     = DEBUG_USART_BAUDRATE;
  UartHandle.Init.WordLength   = UART_WORDLENGTH_8B;
  UartHandle.Init.StopBits     = UART_STOPBITS_1;
  UartHandle.Init.Parity       = UART_PARITY_NONE;
  UartHandle.Init.HwFlowCtl    = UART_HWCONTROL_NONE;
  UartHandle.Init.Mode         = UART_MODE_TX_RX;

//内部会调用msp方法
  HAL_UART_Init(&UartHandle);

 /*使能串口接收断 */
  __HAL_UART_ENABLE_IT(&UartHandle,UART_IT_RXNE);

DMA

DMA(Direct Memory Access)—直接存储器存取，是单片机的一个外设，它的主要功能是用来搬数 据，但是不需要占用 CPU，即在传输数据的时候，CPU 可以干其他的事情，好像是多线程一样。 数据传输支持从外设到存储器或者存储器到存储器，这里的存储器可以是 SRAM 或者是 FLASH。

image-20240916222523179

  • 1.dma请求，告诉dma我准备好了
  • 2.通道选择
  • 3.数据搬运的目标地址

dma编程要点：

  • 建立传输通道：存储器-存储器 外设-存储器 存储器-外设
  • 确定传输对象：uart（源）- 内存（目标）
  • 敲定传输细节：通优先级，传输双方数据格式，是否循环传输等

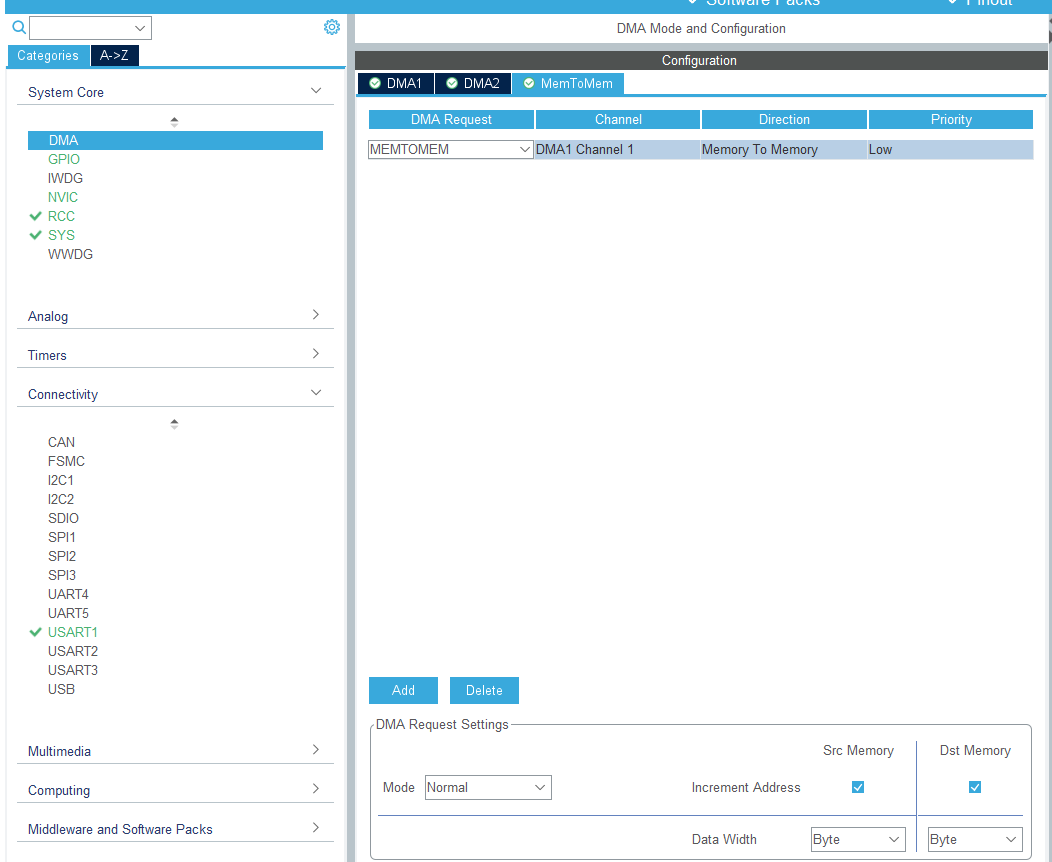

dma内存-内存生成

image-20240916230212192

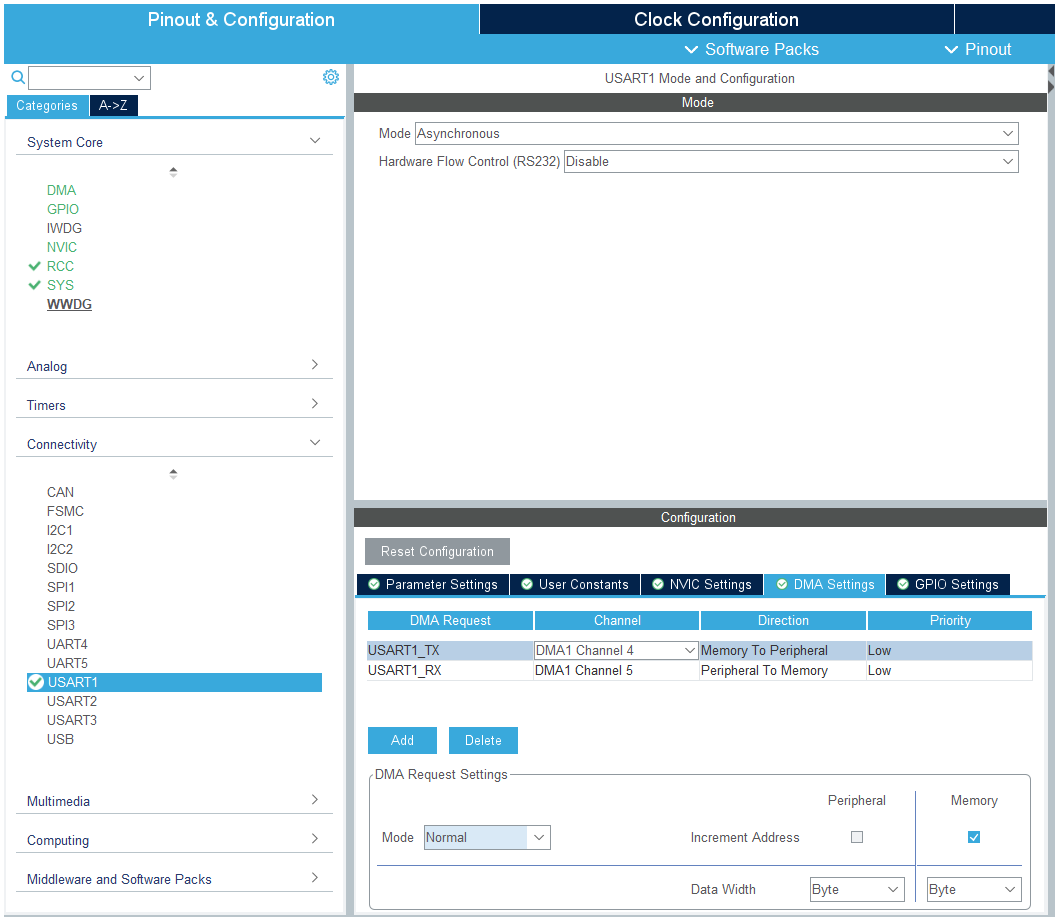

dma外设-内存生成（uart举例）

image-20240916230400982

存储器到存储器

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
/* 相关宏定义，使用存储器到存储器传输必须使用DMA2 */
DMA_HandleTypeDef DMA_Handle;

#define DMA_STREAM               DMA1_Channel6
#define DMA_STREAM_CLOCK()       __HAL_RCC_DMA1_CLK_ENABLE();
#define BUFFER_SIZE              32

HAL_StatusTypeDef DMA_status = HAL_ERROR;

  DMA_STREAM_CLOCK();
	 //数据流选择
  DMA_Handle.Instance=DMA_STREAM;
    //存储器到外设HAL_DMA_Init(&DMA_Handle);
  DMA_Handle.Init.Direction=DMA_MEMORY_TO_MEMORY;
	//外设非增量模式/* Associate the DMA handle */
  DMA_Handle.Init.PeriphInc=DMA_PINC_ENABLE;
	//存储器增量模式__HAL_LINKDMA(&UartHandle, hdmatx, DMA_Handle);
  DMA_Handle.Init.MemInc=DMA_MINC_ENABLE;
	//外设数据长度:8位
  DMA_Handle.Init.PeriphDataAlignment=DMA_PDATAALIGN_WORD;
	//存储器数据长度:8位
  DMA_Handle.Init.MemDataAlignment=DMA_MDATAALIGN_WORD;
	//外设普通模式
  DMA_Handle.Init.Mode=DMA_NORMAL;
	//中等优先级
  DMA_Handle.Init.Priority=DMA_PRIORITY_MEDIUM;

  /* 完成DMA数据流参数配置 */
  HAL_DMA_Init(&DMA_Handle);

判断数据是否一致

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
/* 定义aSRC_Const_Buffer数组作为DMA传输数据源
  const关键字将aSRC_Const_Buffer数组变量定义为常量类型 */
const uint32_t aSRC_Const_Buffer[BUFFER_SIZE]= {
		0x01020304,0x05060708,0x090A0B0C,0x0D0E0F10,
		0x11121314,0x15161718,0x191A1B1C,0x1D1E1F20,
		0x21222324,0x25262728,0x292A2B2C,0x2D2E2F30,
		0x31323334,0x35363738,0x393A3B3C,0x3D3E3F40,
		0x41424344,0x45464748,0x494A4B4C,0x4D4E4F50,
		0x51525354,0x55565758,0x595A5B5C,0x5D5E5F60,
		0x61626364,0x65666768,0x696A6B6C,0x6D6E6F70,
		0x71727374,0x75767778,0x797A7B7C,0x7D7E7F80};
/* 定义DMA传输目标存储器 */
uint32_t aDST_Buffer[BUFFER_SIZE];

uint8_t Buffercmp(const uint32_t* pBuffer,
                  uint32_t* pBuffer1, uint16_t BufferLength)
{
	/* 数据长度递减 */
	while(BufferLength--)
	{
		/* 判断两个数据源是否对应相等 */
		if(*pBuffer != *pBuffer1)
		{
		  /* 对应数据源不相等马上退出函数，并返回0 */
		  return 0;
		}
		/* 递增两个数据源的地址指针 */
		pBuffer++;
		pBuffer1++;
	}
	/* 完成判断并且对应数据相对 */
	return 1;
}

主函数逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
/* 定义存放比较结果变量 */
	uint8_t TransferStatus;
	/* 系统时钟初始化成72 MHz */
	SystemClock_Config();
	/* LED 端口初始化 */
	LED_GPIO_Config();
	/* 设置RGB彩色灯为紫色 */
	LED_PURPLE;

	/* 简单延时函数 */
	Delay(0xFFFFFF);

	/* DMA传输配置 */
	DMA_Config();

	/* 等待DMA传输完成 */
	while(__HAL_DMA_GET_FLAG(&DMA_Handle,DMA_FLAG_TC6)==DISABLE)
	{
	}
	/* 比较源数据与传输后数据 */
	TransferStatus=Buffercmp(aSRC_Const_Buffer, aDST_Buffer, BUFFER_SIZE);
	/* 判断源数据与传输后数据比较结果*/
	if(TransferStatus==0)
	{
		/* 源数据与传输后数据不相等时RGB彩色灯显示红色 */
		LED_RED;
	}
	else
	{
		/* 源数据与传输后数据相等时RGB彩色灯显示蓝色 */
		LED_BLUE;
	}
	while (1)
	{
	}

外设到存储器

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
uint8_t SendBuff[SENDBUFF_SIZE];

DMA_HandleTypeDef  DMA_Handle;      //DMA句柄
UART_HandleTypeDef UartHandle;      //UART句柄

 /**
  * @brief  USART GPIO 配置,工作模式配置。115200 8-N-1
  * @param  无
  * @retval 无
  */
void Debug_USART_Config(void)
{
  GPIO_InitTypeDef GPIO_InitStruct;

  DEBUG_USART_RX_GPIO_CLK_ENABLE();
  DEBUG_USART_TX_GPIO_CLK_ENABLE();
  /* 使能 UART 时钟 */
  DEBUG_USART_CLK_ENABLE();

   /* 配置Tx引脚为复用功能  */
  GPIO_InitStruct.Pin = DEBUG_USART_TX_PIN;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

  HAL_GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStruct);

  /* 配置Rx引脚为复用功能 */
  GPIO_InitStruct.Pin = DEBUG_USART_RX_PIN;
    GPIO_InitStruct.Mode=GPIO_MODE_AF_INPUT;	//模式要设置为复用输入模式！
  HAL_GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStruct);


  UartHandle.Instance          = DEBUG_USART;
  UartHandle.Init.BaudRate     = DEBUG_USART_BAUDRATE;
  UartHandle.Init.WordLength   = UART_WORDLENGTH_8B;
  UartHandle.Init.StopBits     = UART_STOPBITS_1;
  UartHandle.Init.Parity       = UART_PARITY_NONE;
  UartHandle.Init.HwFlowCtl    = UART_HWCONTROL_NONE;
  UartHandle.Init.Mode         = UART_MODE_TX_RX;

  HAL_UART_Init(&UartHandle);
}
/**
  * @brief  USART1 TX DMA 配置，内存到外设(USART1->DR)
  * @param  无
  * @retval 无
  */
void USART_DMA_Config(void)
{
  DEBUG_USART_DMA_CLK_ENABLE();

  DMA_Handle.Instance=DEBUG_USART_DMA_STREAM;                            //数据流选择

  DMA_Handle.Init.Direction=DMA_MEMORY_TO_PERIPH;             //存储器到外设HAL_DMA_Init(&DMA_Handle);
  DMA_Handle.Init.PeriphInc=DMA_PINC_DISABLE;                 //外设非增量模式/* Associate the DMA handle */
  DMA_Handle.Init.MemInc=DMA_MINC_ENABLE;                     //存储器增量模式__HAL_LINKDMA(&UartHandle, hdmatx, DMA_Handle);
  DMA_Handle.Init.PeriphDataAlignment=DMA_PDATAALIGN_BYTE;    //外设数据长度:8位
  DMA_Handle.Init.MemDataAlignment=DMA_MDATAALIGN_BYTE;       //存储器数据长度:8位
  DMA_Handle.Init.Mode=DMA_NORMAL;                            //外设普通模式
  DMA_Handle.Init.Priority=DMA_PRIORITY_MEDIUM;               //中等优先级

  HAL_DMA_Init(&DMA_Handle);
  /* Associate the DMA handle */
  __HAL_LINKDMA(&UartHandle, hdmatx, DMA_Handle);
}

I2C

  • 它是一个支持设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中，可 连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。
  • 一个 I2C 总线只使用两条总线线路，一条双向串行数据线 (SDA) ，一条串行时钟线 (SCL)。 数据线即用来表示数据，时钟线用于数据收发同步。
  • 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的 访问。
  • 总线通过上拉电阻接到电源。当 I2C 设备空闲时，会输出高阻态，而当所有设备都空闲，都 输出高阻态时，由上拉电阻把总线拉成高电平。
  • 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
  • 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式下可 达 3.4Mbit/s，但目前大多 I 2C 设备尚不支持高速模式。
  • 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制。

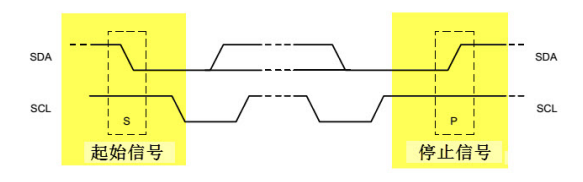

通讯起始信号

image-20240920220054599

scl高电平时sda从高到低，通讯开始，scl高电平时sda由低向高，表示通讯停止，一般由主机产生。

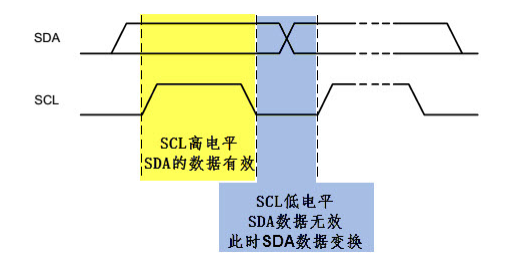

数据有效性

image-20240920220402289

SCL 为高电平的时候 SDA 表示的数据有效，即此 时的 SDA 为高电平时表示数据“1”，为低电平时表示数据“0”。当 SCL 为低电平时，SDA 的数 据无效，一般在这个时候 SDA 进行电平切换，为下一次表示数据做好准备。

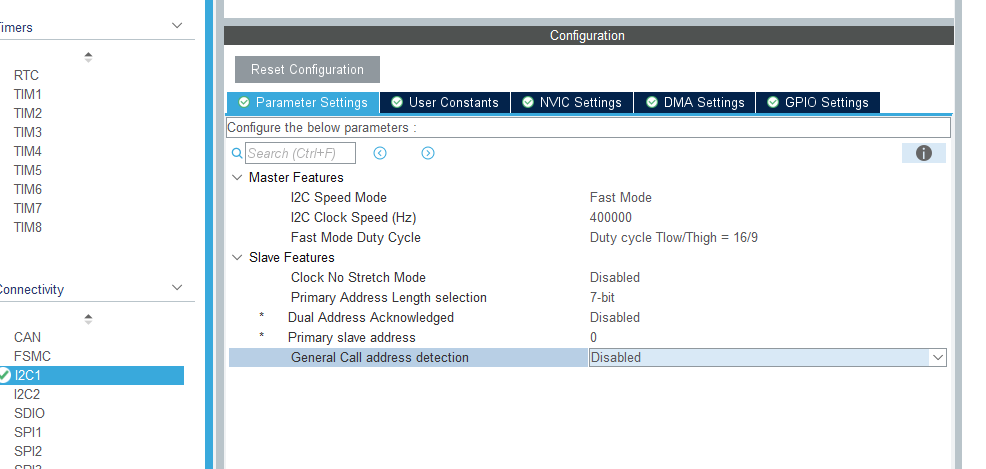

如何使用stm32产生I2C协议信号

image-20240920222335762

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
void HAL_I2C_MspInit(I2C_HandleTypeDef *hi2c)
{
  GPIO_InitTypeDef  GPIO_InitStruct;

  /*##-1- Enable peripherals and GPIO Clocks #################################*/
  /* Enable GPIO TX/RX clock */
  I2Cx_SCL_GPIO_CLK_ENABLE();
  I2Cx_SDA_GPIO_CLK_ENABLE();
  /* Enable I2C1 clock */
  I2Cx_CLK_ENABLE();

  /*##-2- Configure peripheral GPIO ##########################################*/
  /* I2C TX GPIO pin configuration  */
  GPIO_InitStruct.Pin       = I2Cx_SCL_PIN;
  GPIO_InitStruct.Mode      = GPIO_MODE_AF_OD;
  GPIO_InitStruct.Pull      = GPIO_NOPULL;
  GPIO_InitStruct.Speed     = GPIO_SPEED_FREQ_HIGH;

  HAL_GPIO_Init(I2Cx_SCL_GPIO_PORT, &GPIO_InitStruct);

  /* I2C RX GPIO pin configuration  */
  GPIO_InitStruct.Pin = I2Cx_SDA_PIN;
  HAL_GPIO_Init(I2Cx_SDA_GPIO_PORT, &GPIO_InitStruct);

  	/* Force the I2C peripheral clock reset */
	I2Cx_FORCE_RESET() ;

	/* Release the I2C peripheral clock reset */
	I2Cx_RELEASE_RESET();
}


/**
  * @brief  I2C 工作模式配置
  * @param  无
  * @retval 无
  */
static void I2C_Mode_Config(void)
{

  I2C_Handle.Instance             = I2Cx;

  I2C_Handle.Init.AddressingMode  = I2C_ADDRESSINGMODE_7BIT;
  I2C_Handle.Init.ClockSpeed      = 400000;
  I2C_Handle.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
  I2C_Handle.Init.DutyCycle       = I2C_DUTYCYCLE_2;
  I2C_Handle.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
  I2C_Handle.Init.NoStretchMode   = I2C_NOSTRETCH_DISABLE;
  I2C_Handle.Init.OwnAddress1     = I2C_OWN_ADDRESS7 ;
  I2C_Handle.Init.OwnAddress2     = 0;
    /* Init the I2C */
  HAL_I2C_Init(&I2C_Handle);

//  HAL_I2CEx_AnalogFilter_Config(&I2C_Handle, ENABLE);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
/**
  * @brief   写一个字节到I2C EEPROM中
  * @param
  *		@arg pBuffer:缓冲区指针
  *		@arg WriteAddr:写地址
  * @retval  无
  */
uint32_t I2C_EE_ByteWrite(uint8_t* pBuffer, uint8_t WriteAddr)
{
	HAL_StatusTypeDef status = HAL_OK;

	status = HAL_I2C_Mem_Write(&I2C_Handle, EEPROM_ADDRESS, (uint16_t)WriteAddr, I2C_MEMADD_SIZE_8BIT, pBuffer, 1, 100);

	/* Check the communication status */
	if(status != HAL_OK)
	{
	/* Execute user timeout callback */
	//I2Cx_Error(Addr);
	}
	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY)
	{

	}

	/* Check if the EEPROM is ready for a new operation */
	while (HAL_I2C_IsDeviceReady(&I2C_Handle, EEPROM_ADDRESS, EEPROM_MAX_TRIALS, I2Cx_TIMEOUT_MAX) == HAL_TIMEOUT);

	/* Wait for the end of the transfer */
	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY)
	{

	}
	return status;
}

/**
  * @brief   在EEPROM的一个写循环中可以写多个字节，但一次写入的字节数
  *          不能超过EEPROM页的大小，AT24C02每页有8个字节
  * @param
  *		@arg pBuffer:缓冲区指针
  *		@arg WriteAddr:写地址
  *     @arg NumByteToWrite:写的字节数
  * @retval  无
  */
uint32_t I2C_EE_PageWrite(uint8_t* pBuffer, uint8_t WriteAddr, uint8_t NumByteToWrite)
{
	HAL_StatusTypeDef status = HAL_OK;
	/* Write EEPROM_PAGESIZE */
	status=HAL_I2C_Mem_Write(&I2C_Handle, EEPROM_ADDRESS,WriteAddr, I2C_MEMADD_SIZE_8BIT, (uint8_t*)(pBuffer),NumByteToWrite, 100);

	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY)
	{

	}

	/* Check if the EEPROM is ready for a new operation */
	while (HAL_I2C_IsDeviceReady(&I2C_Handle, EEPROM_ADDRESS, EEPROM_MAX_TRIALS, I2Cx_TIMEOUT_MAX) == HAL_TIMEOUT);

	/* Wait for the end of the transfer */
	while (HAL_I2C_GetState(&I2C_Handle) != HAL_I2C_STATE_READY)
	{

	}
	return status;
}

/**
  * @brief   从EEPROM里面读取一块数据
  * @param
  *		@arg pBuffer:存放从EEPROM读取的数据的缓冲区指针
  *		@arg WriteAddr:接收数据的EEPROM的地址
  *     @arg NumByteToWrite:要从EEPROM读取的字节数
  * @retval  无
  */
uint32_t I2C_EE_BufferRead(uint8_t* pBuffer, uint8_t ReadAddr, uint16_t NumByteToRead)
{
	HAL_StatusTypeDef status = HAL_OK;

	status=HAL_I2C_Mem_Read(&I2C_Handle,EEPROM_ADDRESS,ReadAddr, I2C_MEMADD_SIZE_8BIT, (uint8_t *)pBuffer, NumByteToRead,1000);

	return status;
}

SPI

CPOL:CPOL=0 时，SCK 在空闲状态时为低电平，CPOL=1 时，则相反

CPHA:当 CPHA=0 时，MOSI 或 MISO 数据线上的信号将会在 SCK 时钟线的“奇数边沿”被采样。当 CPHA=1 时，数据线在 SCK 的“偶数边沿”采样。

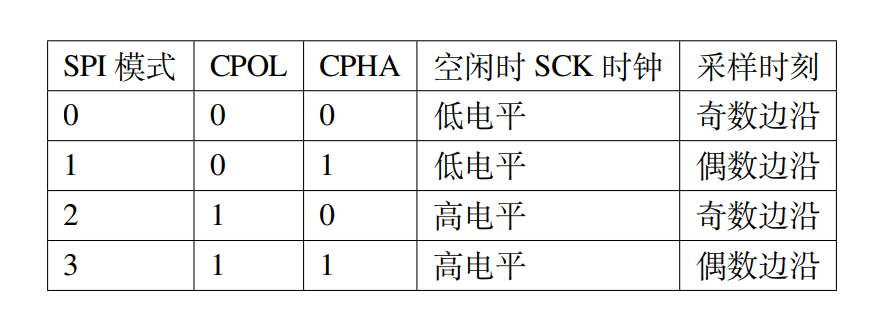

4种状态：

image-20240923214034378

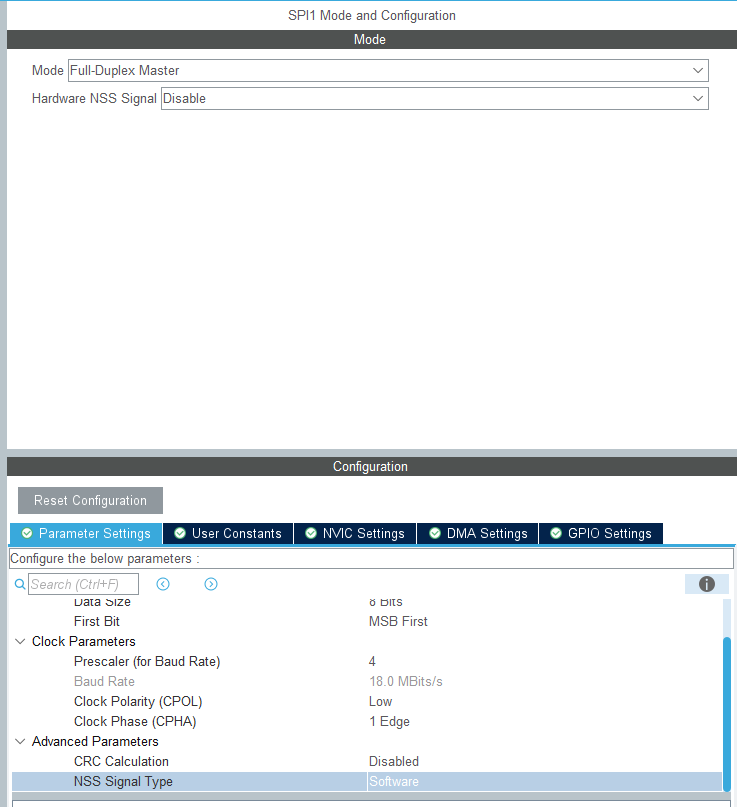

cubemax配置：

image-20240924210837119

*初始化目标引脚和端口时钟，spi外设配置*

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
void HAL_SPI_MspInit(SPI_HandleTypeDef *hspi)
{
  GPIO_InitTypeDef  GPIO_InitStruct;

  /*##-1- Enable peripherals and GPIO Clocks #################################*/
  /* Enable GPIO TX/RX clock */
  SPIx_SCK_GPIO_CLK_ENABLE();
  SPIx_MISO_GPIO_CLK_ENABLE();
  SPIx_MOSI_GPIO_CLK_ENABLE();
  SPIx_CS_GPIO_CLK_ENABLE();
  /* Enable SPI clock */
  SPIx_CLK_ENABLE();

  /*##-2- Configure peripheral GPIO ##########################################*/
  /* SPI SCK GPIO pin configuration  */
  GPIO_InitStruct.Pin       = SPIx_SCK_PIN;
  GPIO_InitStruct.Mode      = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull      = GPIO_PULLUP;
  GPIO_InitStruct.Speed     = GPIO_SPEED_FREQ_HIGH;


  HAL_GPIO_Init(SPIx_SCK_GPIO_PORT, &GPIO_InitStruct);

  /* SPI MISO GPIO pin configuration  */
  GPIO_InitStruct.Pin = SPIx_MISO_PIN;
  HAL_GPIO_Init(SPIx_MISO_GPIO_PORT, &GPIO_InitStruct);

  /* SPI MOSI GPIO pin configuration  */
  GPIO_InitStruct.Pin = SPIx_MOSI_PIN;
  HAL_GPIO_Init(SPIx_MOSI_GPIO_PORT, &GPIO_InitStruct);

  GPIO_InitStruct.Pin = FLASH_CS_PIN ;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  HAL_GPIO_Init(FLASH_CS_GPIO_PORT, &GPIO_InitStruct);
}

void SPI_FLASH_Init(void)
{
  SpiHandle.Instance               = SPIx;
  SpiHandle.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_4;
  //全双工
  SpiHandle.Init.Direction         = SPI_DIRECTION_2LINES;
  SpiHandle.Init.CLKPhase          = SPI_PHASE_2EDGE;
  SpiHandle.Init.CLKPolarity       = SPI_POLARITY_HIGH;
  SpiHandle.Init.CRCCalculation    = SPI_CRCCALCULATION_DISABLE;
  SpiHandle.Init.CRCPolynomial     = 7;
  SpiHandle.Init.DataSize          = SPI_DATASIZE_8BIT;
  SpiHandle.Init.FirstBit          = SPI_FIRSTBIT_MSB;
  SpiHandle.Init.NSS               = SPI_NSS_SOFT;
  SpiHandle.Init.TIMode            = SPI_TIMODE_DISABLE;

  SpiHandle.Init.Mode = SPI_MODE_MASTER;

  HAL_SPI_Init(&SpiHandle);

  __HAL_SPI_ENABLE(&SpiHandle);
}

SPI基本收发过程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
uint8_t SPI_FLASH_SendByte(uint8_t byte)
{
  SPITimeout = SPIT_FLAG_TIMEOUT;

  /* 等待发送缓冲区为空，TXE事件 */
  while (__HAL_SPI_GET_FLAG( &SpiHandle, SPI_FLAG_TXE ) == RESET)
   {
     // SPI_TIMEOUT_UserCallback为错误回调
    if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(0);
   }

  /* 写入数据寄存器，把要写入的数据写入发送缓冲区 */
  WRITE_REG(SpiHandle.Instance->DR, byte);

  SPITimeout = SPIT_FLAG_TIMEOUT;

  /* 等待接收缓冲区非空，RXNE事件 */
  while (__HAL_SPI_GET_FLAG( &SpiHandle, SPI_FLAG_RXNE ) == RESET)
   {
    if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(1);
   }

  /* 读取数据寄存器，获取接收缓冲区数据 */
  return READ_REG(SpiHandle.Instance->DR);
}

w25q64写入前需要擦除

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
 /**
  * @brief  擦除FLASH扇区
  * @param  SectorAddr：要擦除的扇区地址
  * @retval 无
  */
void SPI_FLASH_SectorErase(uint32_t SectorAddr)
{
  /* 发送FLASH写使能命令 */
  SPI_FLASH_WriteEnable();
  SPI_FLASH_WaitForWriteEnd();
  /* 擦除扇区 */
  /* 选择FLASH: CS低电平 */
  SPI_FLASH_CS_LOW();
  /* 发送扇区擦除指令*/
  SPI_FLASH_SendByte(W25X_SectorErase);
  /*发送擦除扇区地址的高位*/
  SPI_FLASH_SendByte((SectorAddr & 0xFF0000) >> 16);
  /* 发送擦除扇区地址的中位 */
  SPI_FLASH_SendByte((SectorAddr & 0xFF00) >> 8);
  /* 发送擦除扇区地址的低位 */
  SPI_FLASH_SendByte(SectorAddr & 0xFF);
  /* 停止信号 FLASH: CS 高电平 */
  SPI_FLASH_CS_HIGH();
  /* 等待擦除完毕*/
  SPI_FLASH_WaitForWriteEnd();
}

FatFs文件系统

fatfs官网：FatFs - Generic FAT Filesystem Module (elm-chan.org)

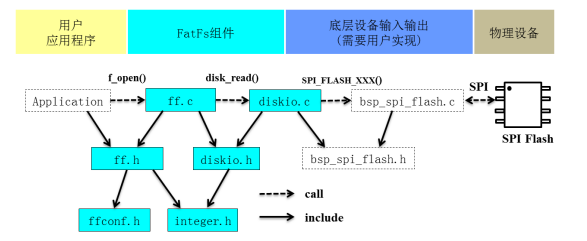

下载后，查看帮助文档：

  • integer.h：文件中包含了一些数值类型定义。
  • diskio.c：包含底层存储介质的操作函数，这些函数需要用户自己实现，主要添加底层驱动 函数。
  • ff.c：FatFs 核心文件，文件管理的实现方法。该文件独立于底层介质操作文件的函数，利用 这些函数实现文件的读写。
  • cc936.c：本文件在 option 目录下，是简体中文支持所需要添加的文件，包含了简体中文的 GBK 和 Unicode 相互转换功能函数。
  • ffconf.h: 这个头文件包含了对 FatFs 功能配置的宏定义，通过修改这些宏定义就可以裁剪 FatFs 的功能。如需要支持简体中文，需要把 ffconf.h 中的 _CODE_PAGE 的宏改成 936 并把 上面的 cc936.c 文件加入到工程之中。

image-20240925202558081

源码移植

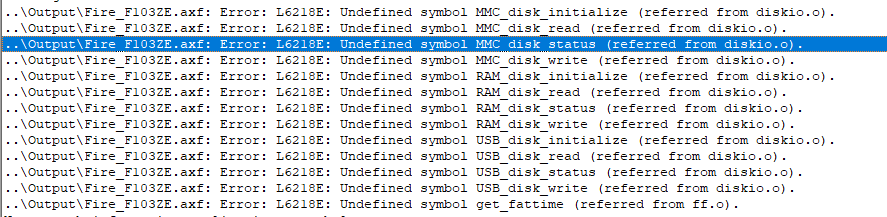

导入Fatfs发现抱错：

image-20240925203359178

挨个解决，由于需要选择不同的设备，故需将diskio中的switch语句中没有用的设备删掉。

image-20240925203516704

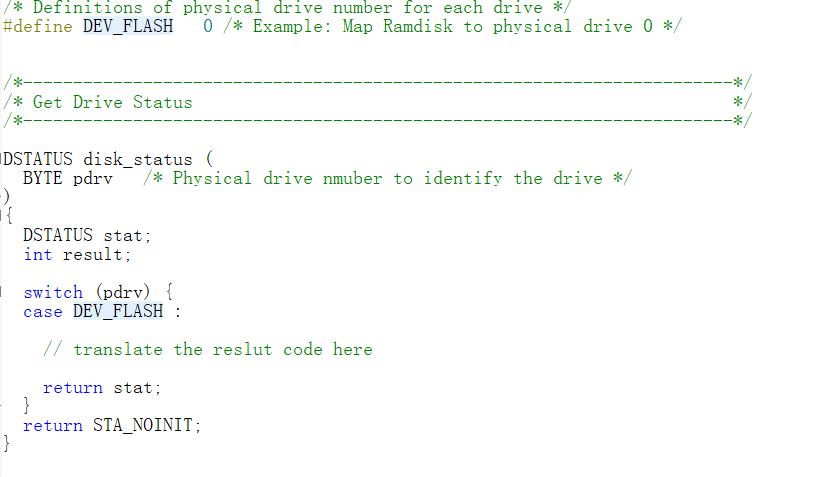

每个接口都删除掉，如下：

image-20240925203925196

并删除每个函数里的result

此时再编译显示一个错：

image-20240925204111677

由官网可知：

image-20240925204224764

重新复写get函数

image-20240925204658469

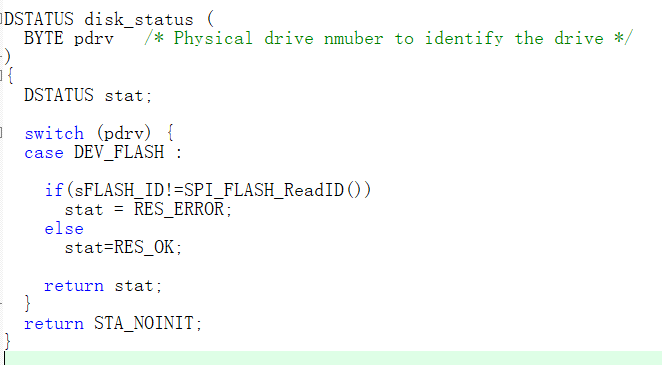

重新构造disk_status，判断id是否正常

image-20240925205110089

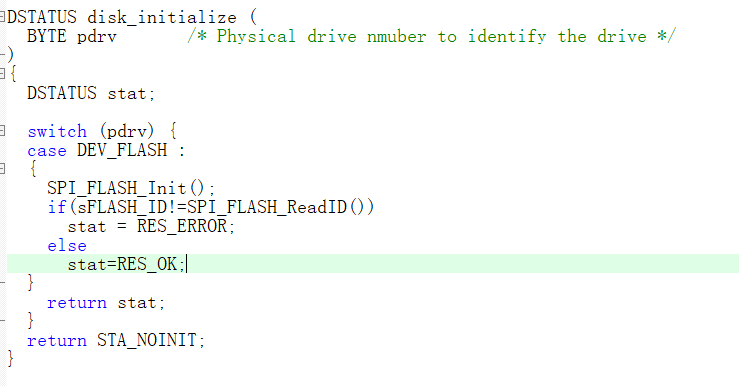

重新构造初始化函数：

image-20240925205354558

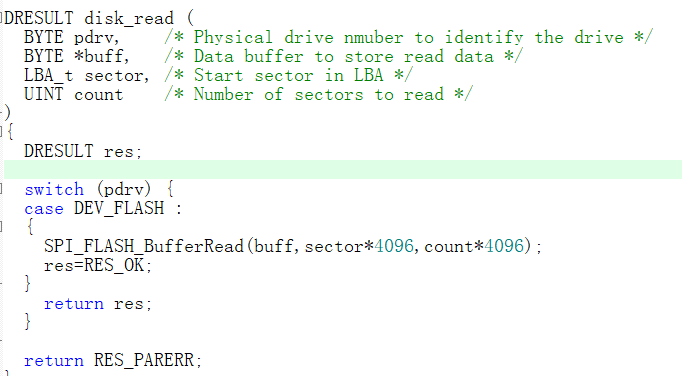

重新构造diskread函数：

image-20240925205837982

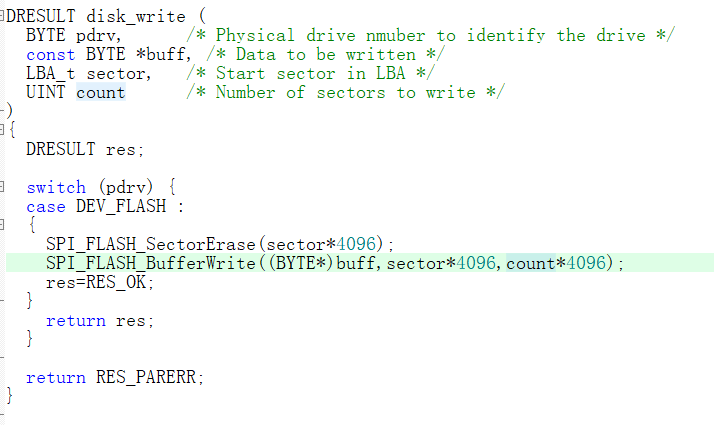

重新构造diskwrite函数：

image-20240925210106251

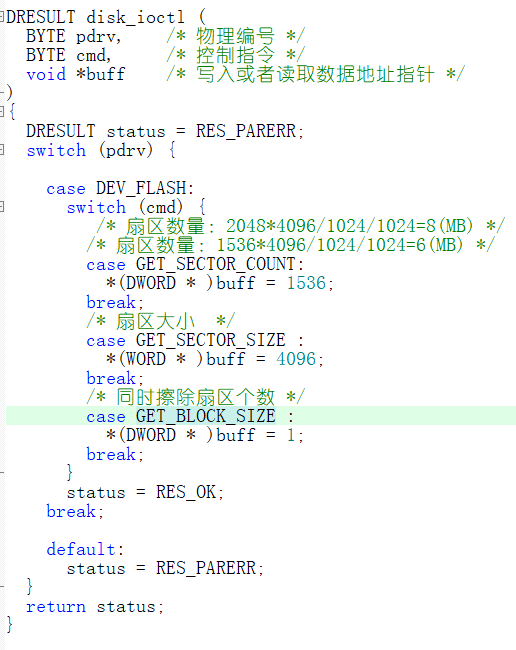

重写ioct函数：

image-20240925210551191

如果没有格式化过系统，则需将该宏修改，再ffconf.h

image-20240925210905820

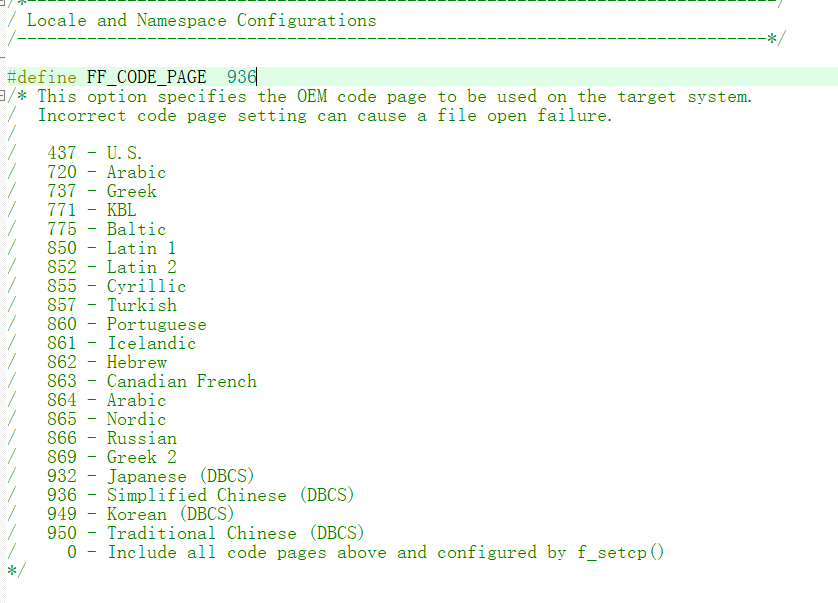

更改编码页格式

image-20240925211116659

支持长文件名

image-20240925211211887

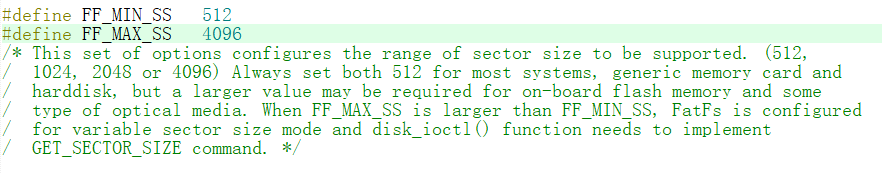

更改扇区大小：

image-20240925211540124

文件系统使用流程：

  • 挂载文件系统到一个设备上
  • 打开一个文件
  • 数据的读写
  • 完成后，将文件关闭

注意事项：

写完之后要关闭在读才能读出写入的数据，故要注意文件指针的位置

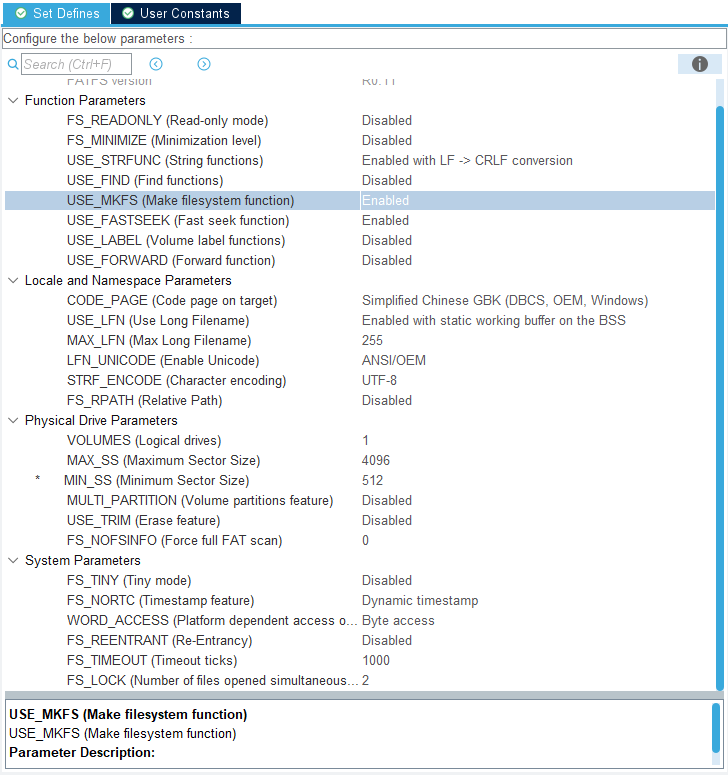

cubemx移植

image-20240926204848060

  • 文件系统核心ff.c没有修改
  • cubumx生成的FatFs对底层进行修改，没有用switch，而是使用结构体数组进行操作，更像中间件
  • ff_gen_drv文件链接驱动文件
  • xx_diskio.c对应具体设备的驱动接口，例如spi-flash
  • fatfs.c文件用于上层应用开发，具体到对文件系统的
其他文章
cover
硬件
PCB入门
  • 24/09/12
  • 21:40
  • 518
  • 1
cover
算法
算法学习
  • 24/09/01
  • 10:33
  • 7.6k
  • 34
