PCB入门

通孔、盲孔、埋孔

• 通孔是指从PCB板的一侧穿过到另一侧的孔洞。通孔通常用于连接电路板上的不同层次的电路。通孔的直径可以根据需要进行调整，以适应不同的连接器或插针。通孔可以通过化学镀铜或电镀铜等方法来增强导电性能。
• 盲孔是指只从PCB板的一侧穿过一部分的孔洞。盲孔通常用于连接内层电路与外层电路，或者连接不同层次的电路。盲孔的直径和深度可以根据需要进行调整。盲孔的制造工艺相对复杂，通常需要使用激光钻孔或机械钻孔等方法。
• 埋孔是指完全B板内部的孔洞，不与板的任何一侧相连。埋孔通常用于连接内层电路与内层电路，或者连接不同层次的电路。埋孔的直径和深度可以根据需要进行调整。埋孔的制造工艺相对复杂，通常需要使用激光钻孔或机械钻孔等方法

元器件封装

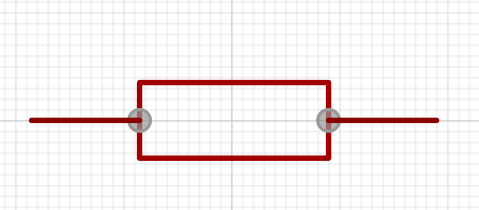

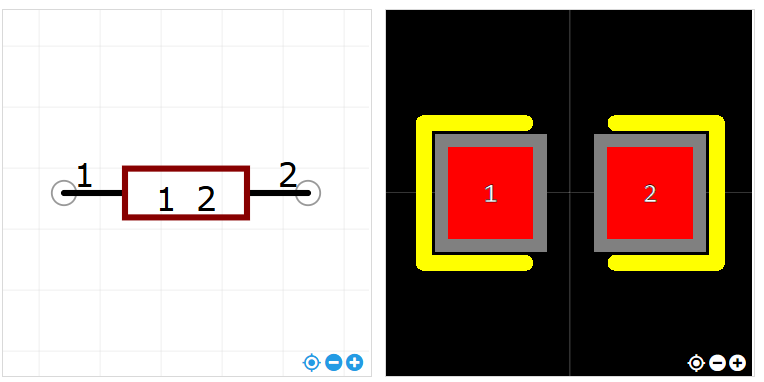

电阻为例：

PCB板元素组成

导线连接，过孔，封装（丝印、焊盘），定位孔（并不是来换层，而是用来固定一些外设）

PCB和PCBA

PCB是没有组件的电路板，PCBA是焊接有电子组件的电路板

新建系统

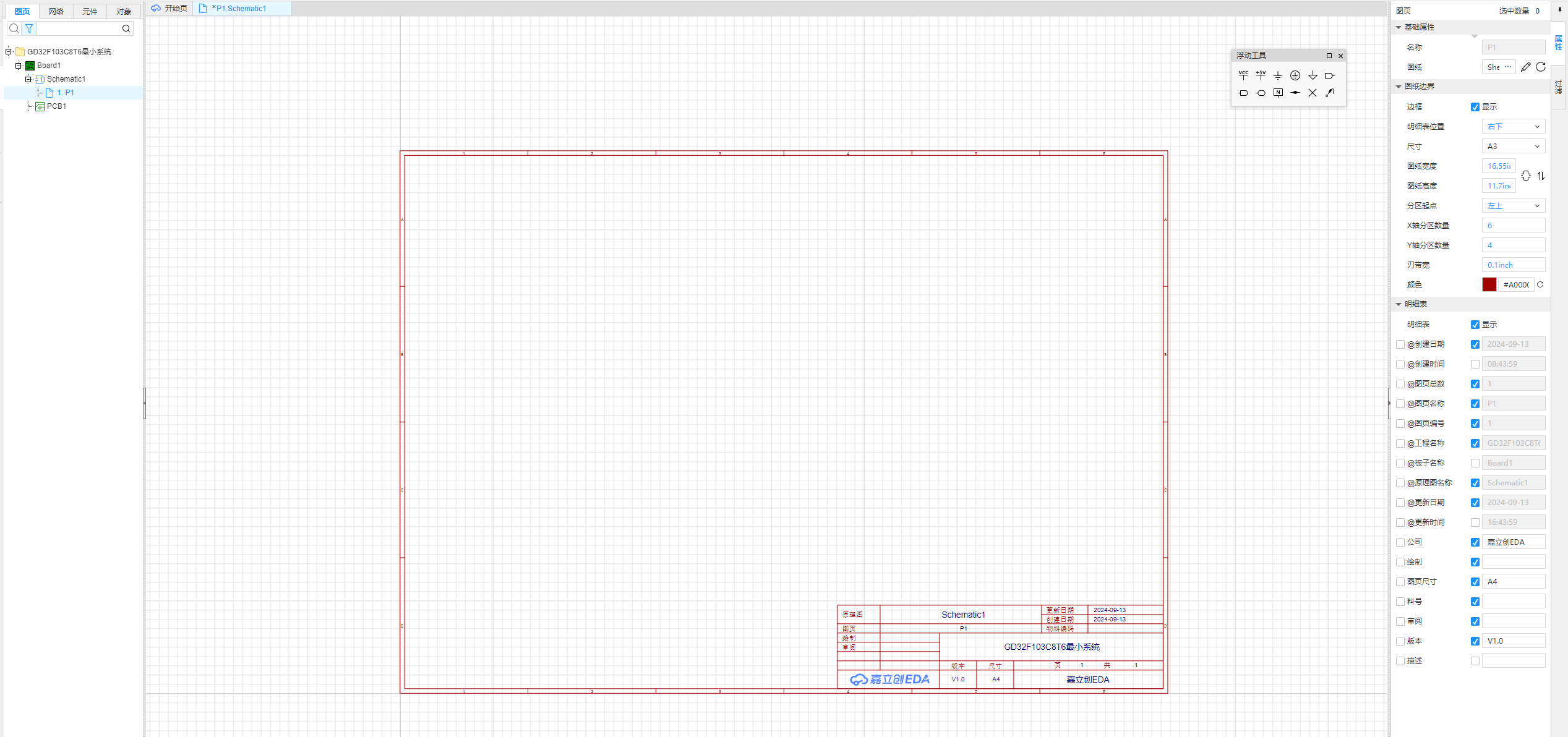

绘制原理图

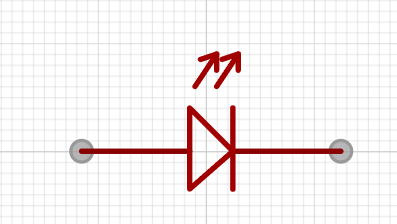

绘制LED

打开原理图

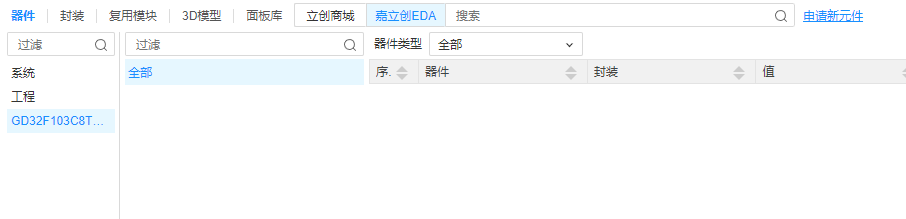

新建元件库

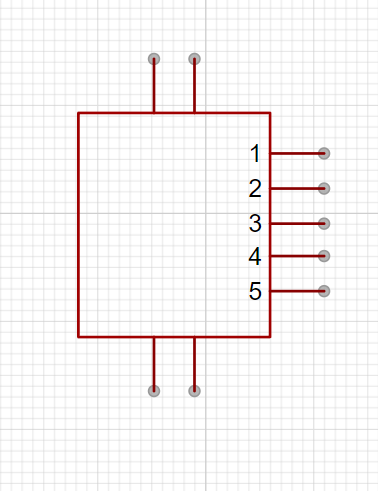

创建元件：

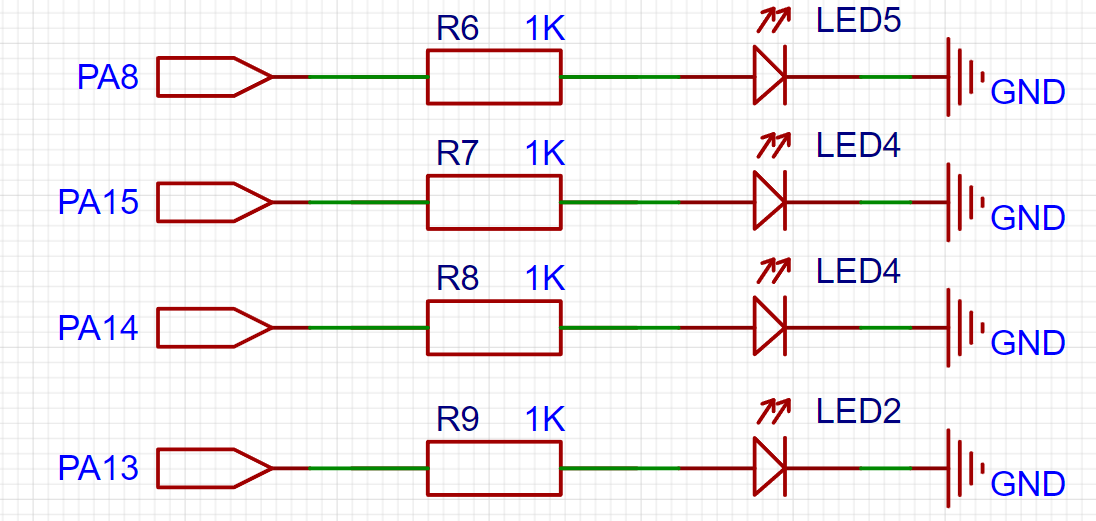

绘制LED模块

5V转3.3V模块绘制

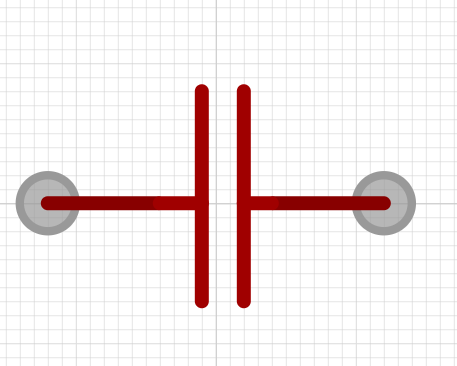

新建电容元件

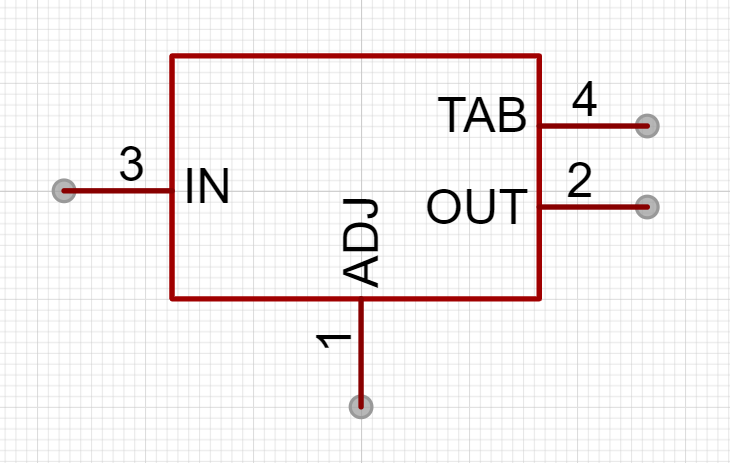

绘制AMS1117-3.3元件

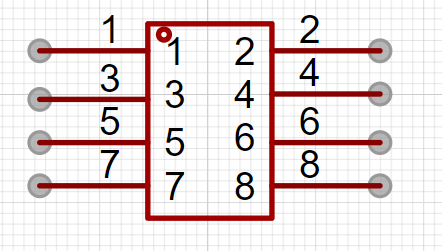

绘制PZ254V-12-8P排针元件

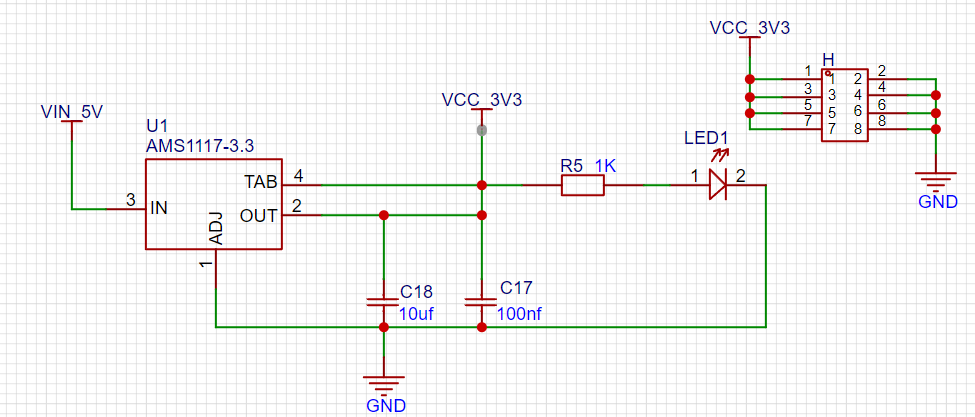

绘制稳压模块

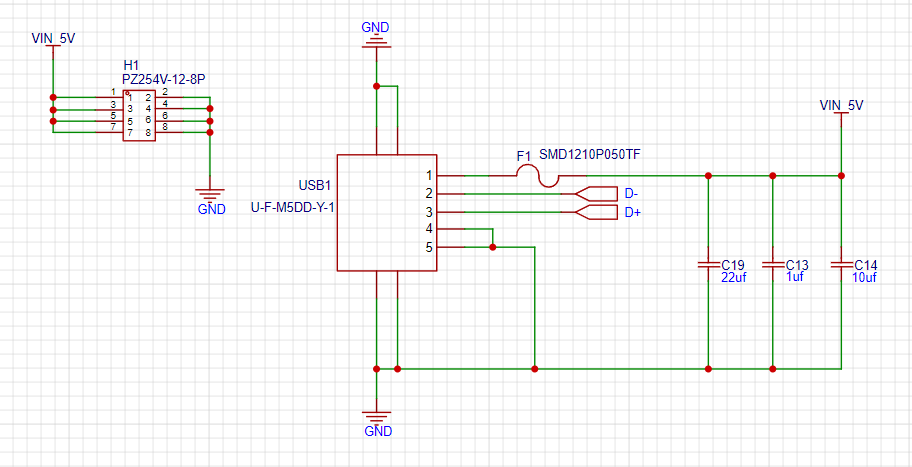

micro输入口

新建保险丝元件

绘制usb元件

绘制原理图

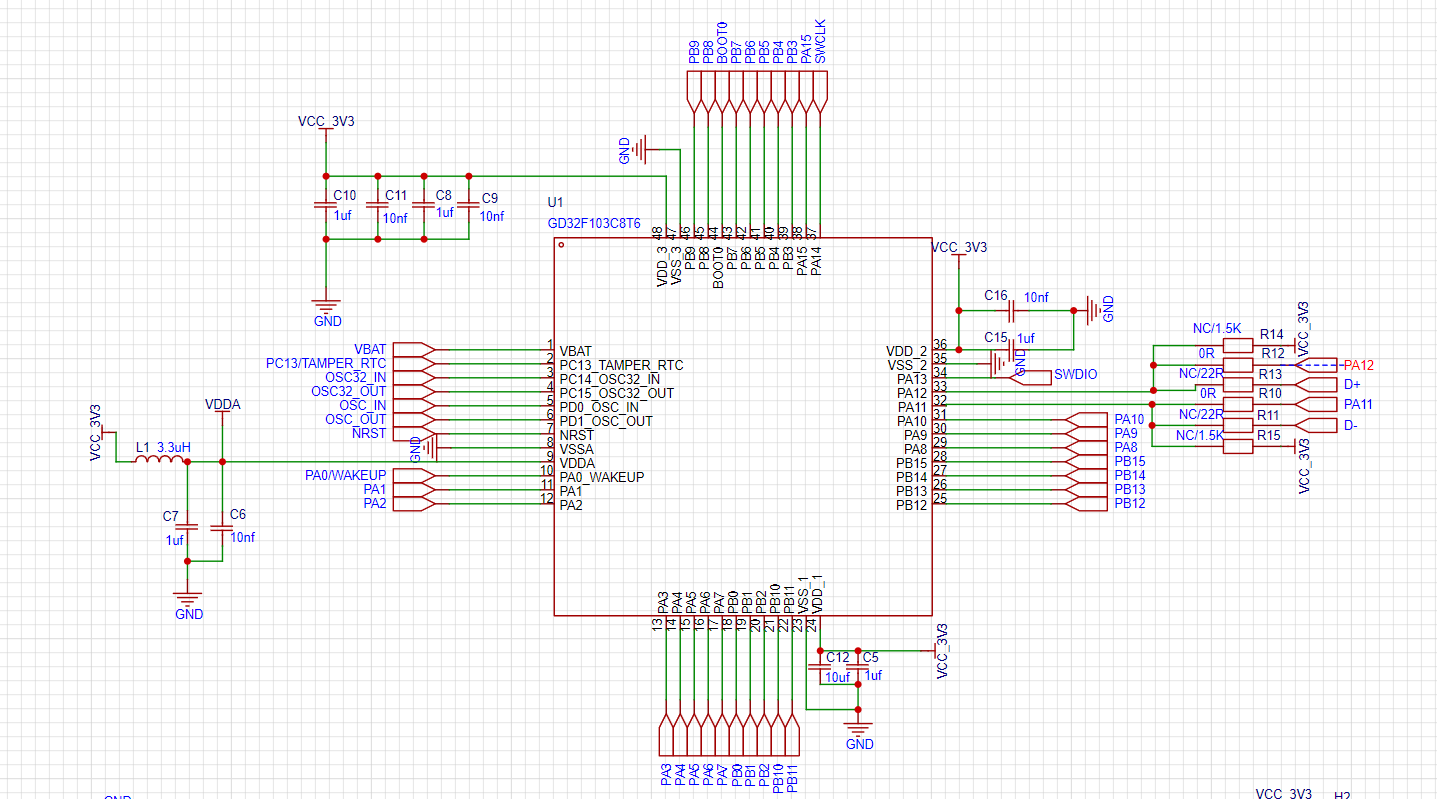

MCU主控电路

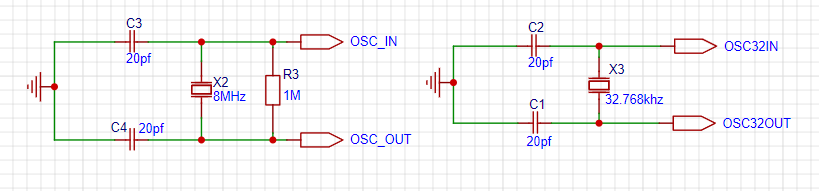

晶振电路

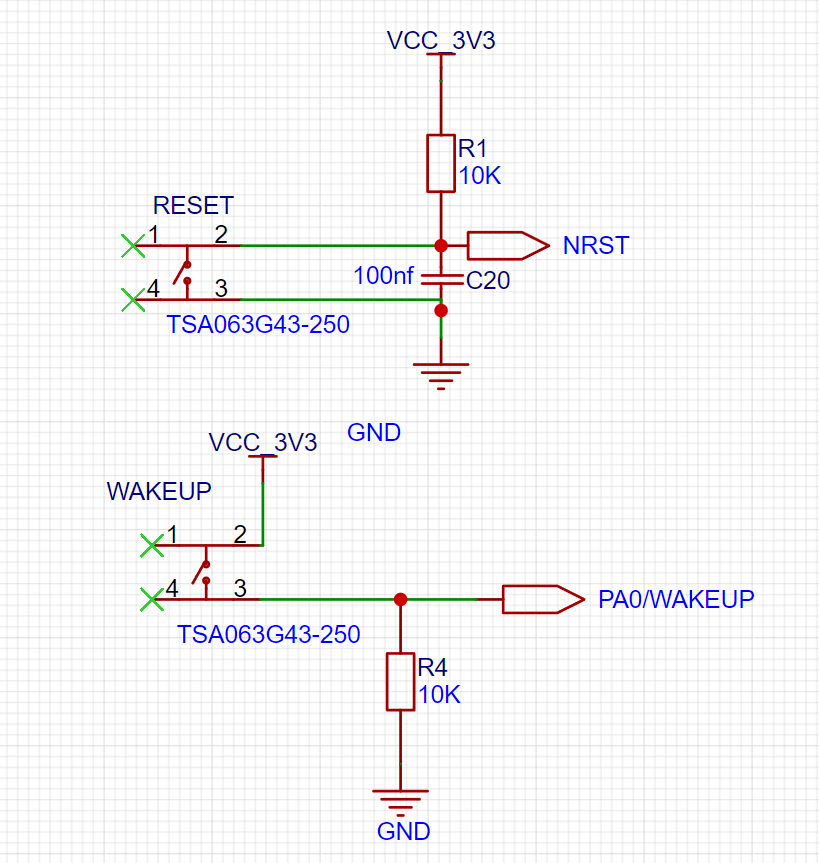

按键部分

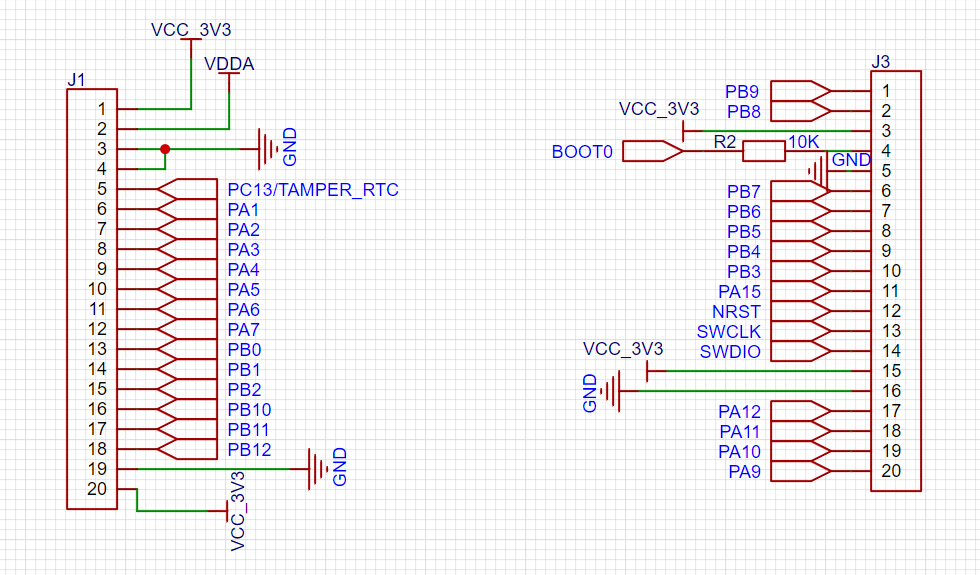

拓展排针部分

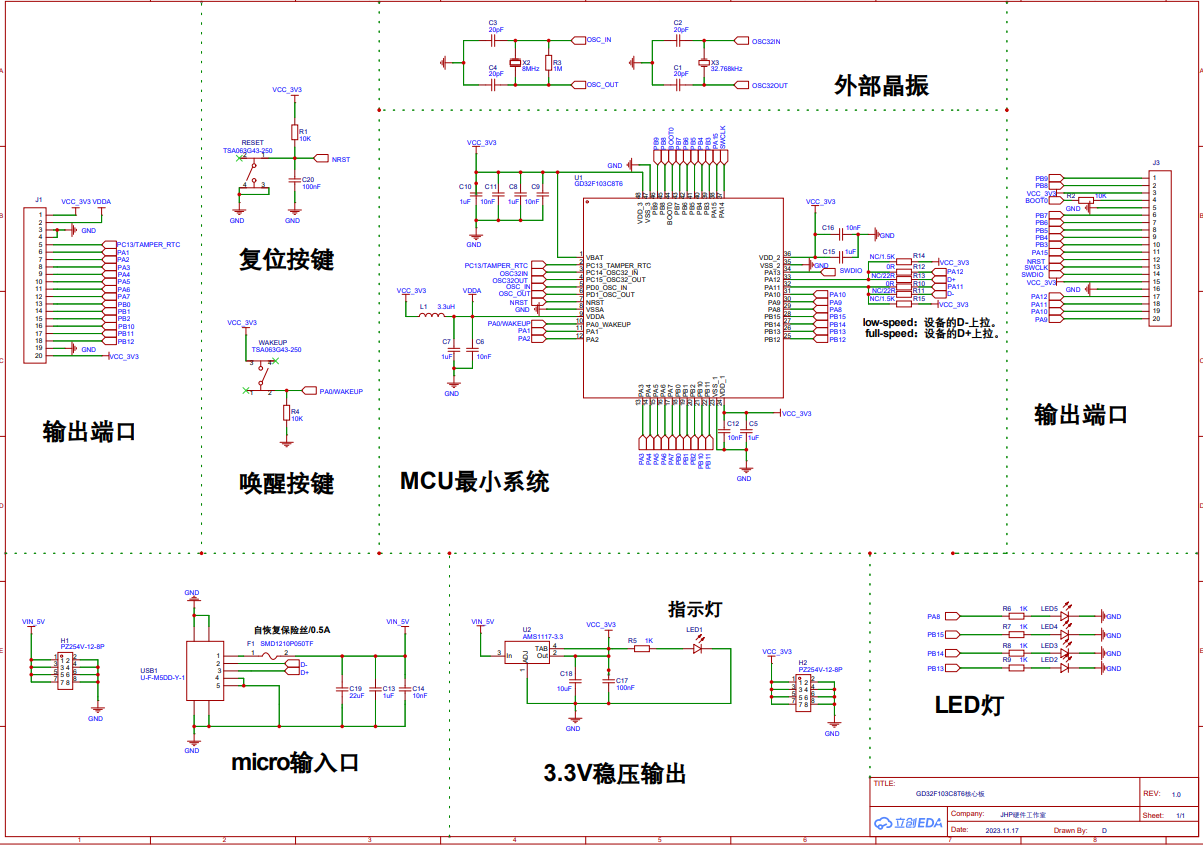

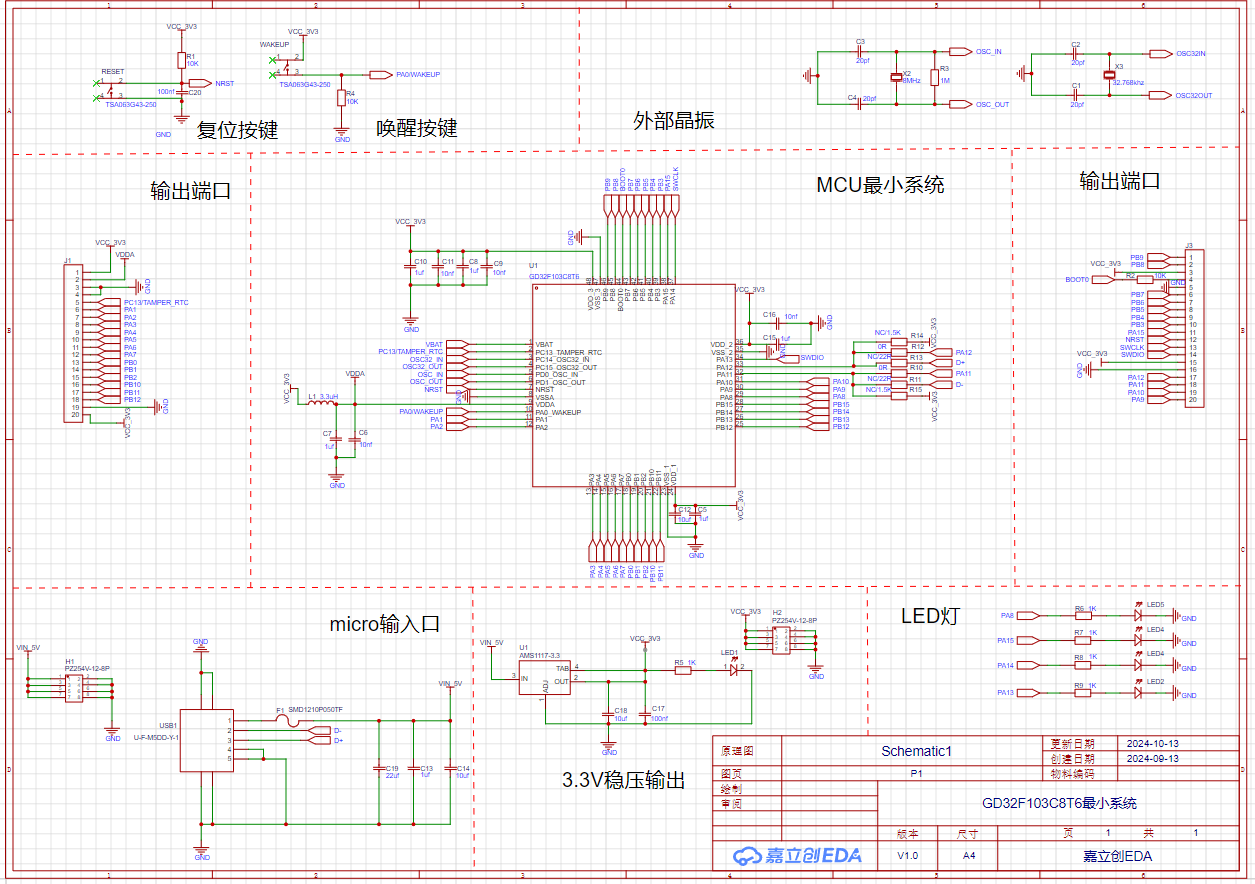

原理图整理

检查DRC

封装绘制

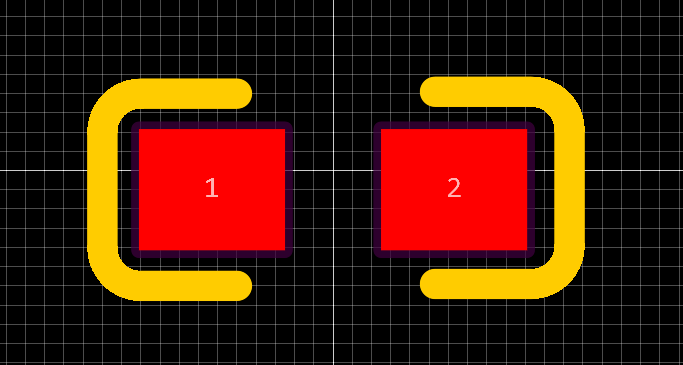

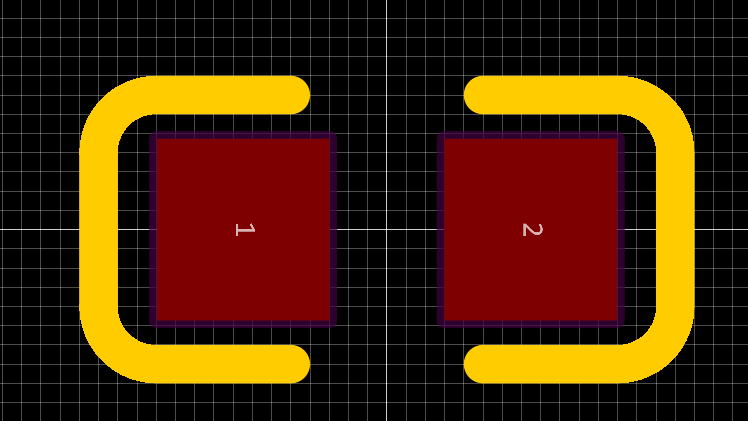

电容封装C0603

宽：0.965 高 ：0.8 中心距：0.8 丝印：2.0

电容封装C0805

宽：1.14 高 ：1.2 中心距：0.95 丝印：2.0
